Come funziona un sistema di impilamento dei nuclei?

Nella moderna produzione di apparecchiature elettriche, la precisione e l'efficienza della produzione dei trasformatori e dei nuclei dei motori determinano direttamente le prestazioni, l'affidabilità e il rapporto costo-efficacia dei prodotti finali. Al centro di questo processo produttivo si trova il linee di impilamento e assemblaggio di nuclei , una sofisticata integrazione di movimentazione meccanica, ispezione ottica e sistemi di controllo automatizzati. Questo articolo fornisce una spiegazione tecnica completa del funzionamento di un sistema di impilamento principale, analizzandone i principi fondamentali, i moduli chiave dell'apparecchiatura e il ruolo critico che svolge nella produzione industriale su larga scala.

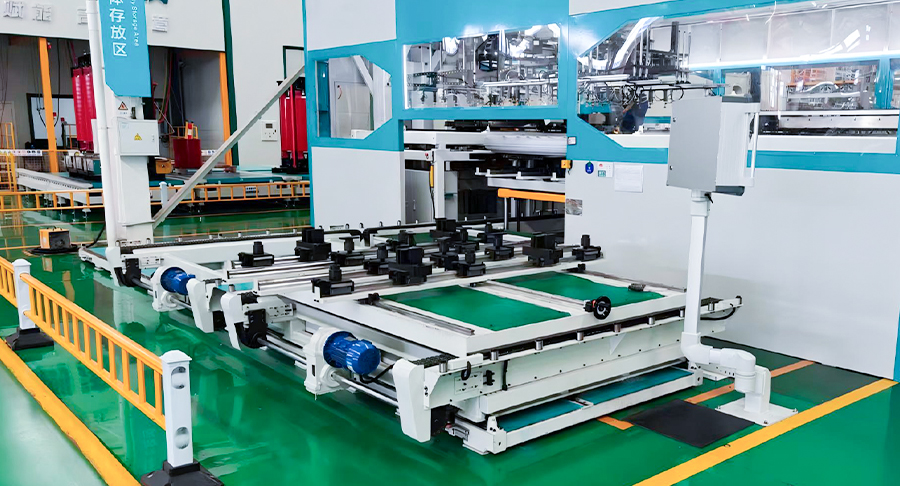

1. Principi fondamentali del Core Stacking

A linee di impilamento e assemblaggio di nuclei Il sistema è progettato per trasformare singoli fogli sottili di acciaio elettrico, comunemente noti come laminazioni, in un nucleo laminato solido e dimensionalmente accurato. La sfida fondamentale è che ogni laminazione deve essere impilata in una sequenza e un orientamento precisi per ridurre al minimo le perdite di correnti parassite e garantire l'uniformità del flusso magnetico. Il sistema in genere inizia con a linee di impilamento e assemblaggio di nuclei unità di alimentazione che riceve lamierini pretagliati o tagliati da una macchina di taglio trasversale. Questi laminati vengono quindi convogliati a una stazione di impilamento dove bracci robotici o unità pick-and-place servoazionate gestiscono ciascun foglio.

Il ciclo di lavoro di un sistema tipico può essere suddiviso in quattro fasi sequenziali: alimentazione, rilevamento dell'orientamento, impilamento e consolidamento. Durante la fase di alimentazione i lamierini vengono singolarizzati e allineati tramite alimentatori a vibrazione o nastri trasportatori. Nella fase di rilevamento dell'orientamento, sensori ottici o telecamere di visione artificiale identificano il lato della bava, le posizioni delle tacche ed eventuali difetti superficiali. La fase di impilamento prevede il posizionamento preciso di ciascuna lamina su una pila in crescita, spesso utilizzando pinze a vuoto per evitare di graffiare il materiale. Infine, la fase di consolidamento utilizza la saldatura, l'incastro o l'incollaggio per fissare la pila in un'unica unità rigida. L'intero flusso di lavoro è orchestrato da un controller logico programmabile (PLC) che sincronizza tutte le parti mobili con una precisione a livello di micron.

2. Moduli dell'apparecchiatura principale e loro funzioni

Per capire come funziona un sistema di impilamento delle anime , è essenziale esaminarne i moduli principali. Ciascun modulo contribuisce con una funzione specifica e la loro perfetta integrazione definisce le prestazioni complessive del sistema. Di seguito è riportata una ripartizione dei quattro moduli principali presenti nel moderno linee di impilamento e assemblaggio di nuclei :

• Modulo Alimentazione e Singolazione: Questa unità riceve laminazioni sfuse da caricatori o nastri trasportatori. Utilizza soffianti d'aria e separatori meccanici per garantire che solo una lamina alla volta entri nell'area di impilamento. Le velocità di alimentazione ad alta velocità possono raggiungere fino a 60 pezzi al minuto, a seconda dello spessore e delle dimensioni della laminazione.
• Modulo Visione e Ispezione: Dotato di telecamere ad alta risoluzione e retroilluminazione, questo modulo controlla le tolleranze dimensionali di ogni laminazione, l'altezza della bava e la planarità della superficie. Qualsiasi laminazione che non supera l'ispezione viene automaticamente scartata in un contenitore separato, impedendo la propagazione dei difetti all'anima finale.
• Modulo di impilamento e posizionamento: Questo è il nocciolo del sistema. Un portale servocomandato o un robot SCARA preleva ogni laminazione ispezionata e la posiziona su un dispositivo di impilamento. L'attrezzatura spesso include perni guida che corrispondono ai fori nelle lamierini, garantendo l'allineamento rotazionale. Per i nuclei del trasformatore con più gambe, il sistema può impilare ciascuna gamba separatamente prima di unirle.
• Modulo di consolidamento ed espulsione: Una volta raggiunta l'altezza target della pila (misurata dal conteggio degli strati o dal sensore ottico di altezza), il modulo applica uno dei tre metodi di consolidamento: saldatura TIG in più punti, incastro meccanico mediante punzonature o polimerizzazione dell'adesivo con fissaggio UV o termico. L'anima finita viene quindi espulsa su un trasportatore in uscita per l'ulteriore lavorazione o confezionamento.

Il coordinamento tra questi moduli è fondamentale. Ad esempio, se il modulo di visione rileva una laminazione disallineata, il modulo di impilamento deve regolare la sua traiettoria di posizionamento in tempo reale. I principali produttori amano Jiangsu Jingtianxia Electric Technology Co., Ltd. hanno sviluppato algoritmi software proprietari che consentono tale controllo adattivo, rendendoli linee di impilamento e assemblaggio di nuclei particolarmente robusto per ambienti di produzione ad alto mix e a basso volume.

3. Classificazione dei sistemi di impilamento dei nuclei

In base alla configurazione e all'applicazione, linee di impilamento e assemblaggio di nuclei possono essere suddivisi in tre grandi categorie. Ciascuna categoria soddisfa requisiti di produzione distinti, dalla produzione di massa ad alta velocità alla prototipazione flessibile. Le seguenti sottosezioni forniscono un'analisi approfondita di ciascuna tipologia.

3.1 Sistemi di impilamento integrati in linea

I sistemi integrati in linea sono direttamente collegati alla linea di taglio o taglio trasversale a monte. Non appena i lamierini vengono tagliati, vengono immediatamente immessi nell'unità di impilamento senza stoccaggio intermedio. Questo design riduce al minimo la movimentazione dei materiali e riduce il rischio di danni ai bordi. La caratteristica distintiva dei sistemi in linea è la loro velocità di sincronizzazione: funzionano alla stessa velocità di ciclo della macchina da taglio, in genere tra 40 e 80 colpi al minuto. Le loro caratteristiche tecniche includono l'impilamento a doppia testa per il posizionamento simultaneo di due laminazioni, il monitoraggio dello spessore in tempo reale tramite sensori laser e il cambio automatico degli utensili per diverse larghezze del nucleo.

Le applicazioni tipiche per i sistemi in linea sono la produzione su larga scala di nuclei di trasformatori di distribuzione e statori di motori di veicoli elettrici, dove qualità costante e produttività elevata sono fondamentali. Il vantaggio principale rispetto ai sistemi offline è l'eliminazione dello stoccaggio buffer, che consente di risparmiare spazio e ridurre l'inventario dei lavori in corso. Inoltre, i sistemi in linea sono in grado di rilevare immediatamente i difetti di taglio, consentendo un feedback immediato all'unità di taglio. Jiangsu Jingtianxia Electric Technology Co., Ltd. offre soluzioni in linea che incorporano interfacce intelligenti di stoccaggio in officina, consentendo uno scambio continuo di dati con i sistemi ERP (Enterprise Resource Planning). Questa integrazione garantisce che ogni lotto di anime sia tracciabile, dalla materia prima al prodotto finito.

3.2 Sistemi di impilamento autonomi offline

I sistemi autonomi offline funzionano indipendentemente dal processo di taglio. I laminati vengono prima tagliati, impilati in caricatori e poi trasportati alla stazione di impilamento. Questo disaccoppiamento consente ai pianificatori della produzione di gestire la linea di taglio con la massima efficienza mentre la linea di impilamento gestisce diversi tipi di anime in parallelo. L'approccio offline è particolarmente adatto per gli ambienti delle officine in cui le dimensioni degli ordini sono piccole ma variano in modo significativo nella geometria principale. Un componente critico dei sistemi offline è il cambio automatico del magazzino, che può contenere fino a 12 diversi tipi di laminazione e passare da uno all'altro in pochi minuti.

Tecnologicamente, i sistemi offline spesso incorporano sistemi di visione più avanzati perché le laminazioni potrebbero essere state conservate per ore o giorni, accumulando polvere o ossidazioni minori. Il modulo di visione nei sistemi offline comprende quindi spazzole di pulizia aggiuntive ed eliminatori statici. I metodi di consolidamento sono simili ai sistemi in linea, ma i sistemi offline utilizzano spesso l'incollaggio adesivo anziché la saldatura perché l'adesivo consente una migliore distribuzione delle sollecitazioni nei nuclei con complesse geometrie step-lap. Per i produttori che desiderano passare dall'impilamento manuale, i sistemi autonomi offline offrono un investimento iniziale inferiore e una più semplice integrazione con le apparecchiature di movimentazione dei materiali esistenti. Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce piattaforme offline modulari che possono essere configurate con funzionamento a stack singolo o doppio, offrendo ai clienti la flessibilità di scalare la produzione man mano che la domanda cresce.

3.3 Sistemi di impilamento a torretta rotante

I sistemi a torretta rotante rappresentano l'ultimo progresso in linee di impilamento e assemblaggio di nuclei tecnologia. Invece di un singolo dispositivo di impilamento fisso, questi sistemi utilizzano una torretta rotante che sostiene più pallet di impilamento. Mentre un pallet viene riempito con i lamierini, un altro pallet viene sottoposto a consolidamento ed espulsione e un terzo pallet viene preparato per il lotto successivo. Questa elaborazione parallela riduce drasticamente i tempi di inattività e aumenta la produttività complessiva fino al 40% rispetto ai progetti a stazione singola.

Il meccanismo della torretta è azionato da un motore di coppia ad azionamento diretto che fornisce una rotazione eccezionalmente fluida e un posizionamento angolare preciso. Ogni pallet è dotato di un proprio set di perni di guida e meccanismi di bloccaggio, consentendo al sistema di passare tra diverse dimensioni di nucleo senza intervento manuale. I sistemi a torretta rotante sono ideali per la produzione in grandi volumi di nuclei standardizzati, come quelli utilizzati nei piccoli trasformatori e induttori di distribuzione. Il loro ingombro compatto li rende attraenti anche per le fabbriche con spazio limitato. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha implementato con successo sistemi a torretta rotante in diversi siti di clienti, ottenendo tassi di difetti inferiori allo 0,2% e un'efficacia complessiva delle apparecchiature (OEE) superiore all'85%.

Per riassumere le fasi operative di tutti e tre i tipi di sistema, il seguente elenco ordinato delinea la procedura generica per un tipico ciclo di impilamento:

1. Caricamento materiale: I lamierini vengono caricati nel magazzino alimentatore o alimentati direttamente dalla linea di taglio.
2. Singolazione e orientamento: Ogni laminazione viene separata, allineata e il lato bavato viene rilevato tramite visione.
3. Posizionamento: Il robot o il portale preleva la laminazione e la posiziona sul pallet di impilamento con una precisione a livello di micron.
4. Conteggio degli strati e verifica dell'altezza: Il sistema conta ogni strato e controlla l'altezza crescente della pila rispetto al target.
5. Consolidamento: Una volta raggiunto l'obiettivo, il sistema salda, collega o unisce la pila in un nucleo solido.
6. Espulsione e trasporto: Il nucleo finito viene espulso su un trasportatore per la lavorazione o il confezionamento a valle.

4. Integrazione con la produzione intelligente

Moderno linee di impilamento e assemblaggio di nuclei non sono più macchine isolate; sono nodi integranti nel più ampio ecosistema della fabbrica intelligente. Attraverso l’Industrial Internet of Things (IIoT), questi sistemi trasmettono continuamente dati su tempi di ciclo, tassi di difetti e usura dei materiali di consumo a un sistema centrale di esecuzione della produzione (MES). Questo approccio basato sui dati consente la manutenzione predittiva, riducendo i tempi di inattività non pianificati fino al 30%. Ad esempio, Jiangsu Jingtianxia Electric Technology Co., Ltd. ha incorporato sistemi di stoccaggio intelligenti in officina e linee di produzione logistica automatizzate che si interfacciano direttamente con le loro attrezzature di impilamento, creando un flusso di materiale completamente automatizzato dalle bobine di acciaio grezzo ai nuclei dei trasformatori finiti.

Inoltre, i sistemi avanzati ora includono algoritmi di autoapprendimento che regolano i parametri di impilamento in base alle prestazioni storiche. Se un particolare lotto di laminazione mostra una maggiore variazione delle bave, il sistema può ridurre automaticamente la velocità di posizionamento per mantenere la precisione. Questo livello di adattabilità è particolarmente prezioso nelle regioni con diverse qualità di materie prime. Combinando la meccanica di precisione con un software intelligente, Jiangsu Jingtianxia Electric Technology Co., Ltd. continua a spingere i confini di cosa linee di impilamento e assemblaggio di nuclei può raggiungere, offrendo soluzioni di supporto complete che coprono tutto, dal taglio trasversale del nucleo all'assemblaggio finale.

Domande frequenti

Q1: Qual è la differenza principale tra i sistemi di impilamento in linea e offline?

I sistemi in linea sono collegati direttamente alla linea di taglio e funzionano alla stessa velocità, rendendoli ideali per la produzione continua di volumi elevati. I sistemi offline funzionano in modo indipendente, consentendo una maggiore flessibilità nella gestione di diverse dimensioni e geometrie del nucleo, il che si adatta alle officine o agli ambienti a basso volume e ad alto mix.

D2: In che modo un sistema a torretta rotante migliora la produttività rispetto a un sistema a stazione singola?

Un sistema a torretta rotante utilizza più pallet su un meccanismo rotante. Mentre un pallet viene riempito, un altro viene consolidato e un terzo viene espulso o preparato. Questo flusso di lavoro parallelo elimina i tempi di attesa tra i cicli, aumentando la produttività complessiva fino al 40% senza sacrificare la precisione di impilamento.

D3: Quali metodi di consolidamento sono comunemente utilizzati nelle linee di impilamento e assemblaggio dei nuclei e qual è il migliore?

I tre metodi principali sono la saldatura TIG, l'incastro meccanico e il fissaggio adesivo. La saldatura offre un'elevata resistenza meccanica, l'incastro è più veloce e non richiede materiali di consumo, mentre il collegamento adesivo fornisce migliori prestazioni magnetiche riducendo lo stress interno. La scelta migliore dipende dall'applicazione principale: saldatura per trasformatori di potenza di grandi dimensioni, interblocco per motori prodotti in serie e adesivo per progetti ad alta efficienza con giunti step-lap.

Q4: In che modo Jiangsu Jingtianxia Electric Technology Co., Ltd. garantisce il controllo di qualità dei suoi sistemi di impilamento?

Jiangsu Jingtianxia integra l'ispezione visiva in più fasi, il monitoraggio dello spessore in tempo reale e il rifiuto automatizzato delle laminazioni difettose. I loro sistemi inseriscono inoltre i dati di produzione in una piattaforma MES, consentendo la completa tracciabilità e il controllo statistico del processo. Con oltre 46 talenti tecnici professionisti, l'azienda mantiene rigorosi protocolli di test per ogni sistema prima della consegna, garantendo prestazioni costanti nelle strutture dei clienti.

D5: I sistemi di impilamento delle anime possono gestire diversi materiali di laminazione, come acciaio amorfo o acciaio al silicio?

Sì, i sistemi moderni sono progettati con pressione della pinza regolabile, velocità di avanzamento variabili e algoritmi di visione personalizzabili per adattarsi a un'ampia gamma di materiali. L'acciaio amorfo, che è più sottile e fragile, richiede una manipolazione più delicata e spesso trae vantaggio dall'incollaggio anziché dalla saldatura. Jiangsu Jingtianxia offre configurazioni su misura per soddisfare le caratteristiche specifiche del materiale.

D6: Qual è il ritorno sull'investimento (ROI) tipico per l'automazione di un processo di impilamento manuale delle anime?

Anche se il ROI esatto varia in base al volume di produzione, la maggior parte dei produttori registra il recupero dell'investimento entro 18-24 mesi. L'automazione riduce i costi di manodopera, elimina l'errore umano, aumenta la produttività e migliora la resa dei materiali. Inoltre, i sistemi automatizzati consentono il funzionamento 24 ore su 24, 7 giorni su 7, il che accelera ulteriormente il ROI per le linee di prodotti ad alta richiesta.
