Qual è lo scopo di un nucleo del trasformatore?

Al centro di ogni sistema di energia elettrica si trova un componente apparentemente semplice ma profondamente critico: il circuito magnetico che incanala e confina il flusso elettromagnetico. Quando lo chiedono ingegneri e specialisti degli acquisti “qual è lo scopo di un nucleo del trasformatore?” , la risposta va ben oltre la fisica di base. Il nuclei del trasformatore fungono da sistema nervoso centrale di conversione della tensione, consentendo un trasferimento efficiente di energia dagli avvolgimenti primari a quelli secondari riducendo al minimo le perdite parassite. Senza un percorso magnetico ben progettato, le moderne reti di corrente alternata soffrirebbero di inefficienze proibitive, riscaldamento eccessivo e regolazione della tensione instabile. Questo articolo fornisce un esame completo e orientato all'applicazione di nuclei del trasformatore , le loro classificazioni dei materiali, le varianti strutturali e il ruolo critico che svolgono nelle infrastrutture elettriche contemporanee, dalle sottostazioni su scala industriale alle fabbriche intelligenti.

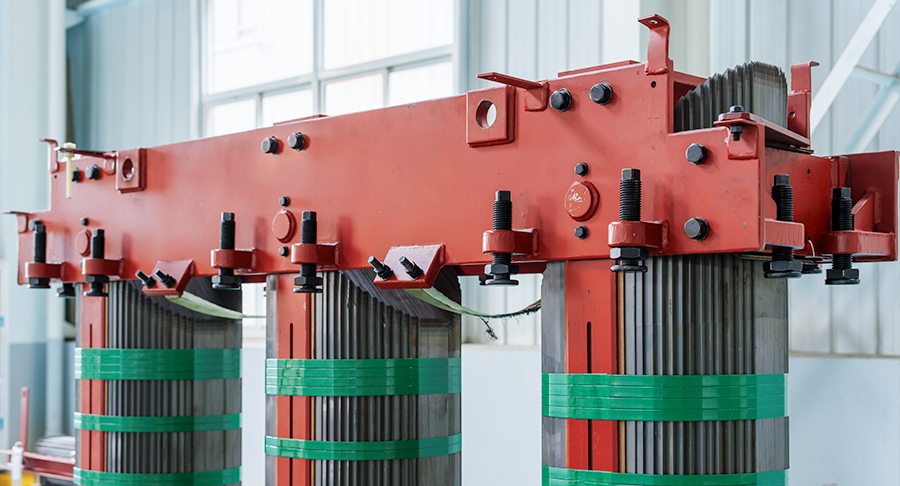

1. Nuclei del trasformatore di tipo core: il cavallo di battaglia convenzionale

La configurazione di tipo core rappresenta l'architettura più ampiamente utilizzata nelle applicazioni di media e grande potenza. In questo progetto, il circuito magnetico è costituito da due arti verticali (gambe) collegati da gioghi superiori e inferiori, con gli avvolgimenti primari e secondari avvolti attorno a ciascun arto. Lo scopo fondamentale di questi nuclei del trasformatore è quello di fornire un percorso a bassa riluttanza per il flusso magnetico, garantendo che la stragrande maggioranza della forza magnetomotrice generata dall'avvolgimento primario si colleghi con l'avvolgimento secondario. Nuclei del trasformatore di tipo core sono tipicamente costruiti con laminazioni di acciaio al silicio a grani orientati (CRGO), che mostrano un'eccezionale permeabilità magnetica lungo la direzione di laminazione, riducendo direttamente la corrente di eccitazione e le perdite a vuoto.

Da un punto di vista tecnico, i design del tipo core offrono vantaggi distinti in termini di accessibilità all'avvolgimento ed efficienza di raffreddamento. Poiché gli avvolgimenti sono distribuiti su due rami separati, la dissipazione del calore è più uniforme, consentendo densità di potenza più elevate senza superare i limiti termici. Le applicazioni tipiche includono trasformatori step-up in impianti di energia rinnovabile, trasformatori di distribuzione industriale con potenza nominale da 500 kVA a 50 MVA e trasformatori di trazione per sistemi ferroviari. Rispetto alle alternative di tipo shell, di tipo core nuclei del trasformatore dimostrano una capacità di resistenza al cortocircuito superiore grazie alla distribuzione simmetrica del flusso, che riduce al minimo lo stress meccanico sugli avvolgimenti durante le condizioni di guasto.

La nostra gamma completa di nuclei del trasformatore copre geometrie di tipo core sia standard che personalizzate, con spessori di laminazione che vanno da 0,23 mm a 0,35 mm per bilanciare le prestazioni di perdita e la producibilità. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha perfezionato la sua linea di produzione di tipo core per ottenere fattori di impilamento superiori al 97%, garantendo che la sezione trasversale magnetica effettiva corrisponda strettamente ai valori teorici di progettazione. Con più di 46 talenti tecnici professionisti nel suo staff, l'azienda applica tecniche avanzate di scrittura laser per ridurre le perdite di perfezionamento del dominio, fornendo core che soddisfano o superano costantemente gli standard IEC e IEEE.

Specifiche chiave per i progetti di tipo core

• Intervallo di potenza tipico: 500 kVA – 50 MVA
• Densità di flusso: 1,5 – 1,7 T (materiale CRGO)
• Riduzione delle perdite a vuoto: inferiore del 15–20% rispetto ai nuclei laminati a caldo convenzionali
• Metodo di raffreddamento: circolazione naturale di olio/aria o forzata dell'olio
• Preferito per: Reti di distribuzione, parchi eolici offshore, industria pesante

2. Nuclei del trasformatore di tipo a guscio: massimizzazione del contenimento del flusso

In contrasto con il layout di tipo core, di tipo shell nuclei del trasformatore circondare gli avvolgimenti con materiale magnetico su tutti i lati, "racchiudendo" di fatto le bobine all'interno del circuito di ferro. Questa configurazione presenta un ramo centrale che trasporta il flusso principale, con due percorsi di ritorno (rami esterni) che forniscono una riluttanza eccezionalmente bassa. Lo scopo principale rimane identico, ovvero guidare e concentrare il flusso magnetico, ma la geometria a guscio garantisce una reattanza di dispersione significativamente inferiore e una migliore regolazione della tensione in condizioni di carico pesante. Questi nuclei del trasformatore sono particolarmente apprezzati in applicazioni ad alta corrente e bassa tensione come trasformatori di forni, trasformatori raddrizzatori per impianti di elettrolisi e sistemi UPS su larga scala.

L'integrità strutturale dei design a guscio consente una maggiore resistenza meccanica, rendendoli adatti per installazioni in cui le forze di cortocircuito sono estreme. Inoltre, poiché il flusso si divide simmetricamente tra i due lembi esterni, lo squilibrio magnetico netto è ridotto al minimo, riducendo il rumore udibile e le perdite parassite nelle strutture metalliche adiacenti. Tuttavia, queste prestazioni vanno a scapito di un maggiore consumo di materiale e di un impilamento della laminazione più complesso, che aumenta la spesa di produzione complessiva. Per applicazioni mission-critical in cui l'affidabilità e la stabilità della tensione sono fondamentali, di tipo shell nuclei del trasformatore rimangono la scelta preferita nonostante l’investimento iniziale più elevato.

Jiangsu Jingtianxia Electric Technology Co., Ltd. affronta queste sfide produttive attraverso le sue apparecchiature di impilamento automatizzate proprietarie e sistemi di taglio di precisione. La produzione di nuclei a guscio dell'azienda utilizza giunti a sovrapposizione e angoli smussati per ridurre la riluttanza dei giunti, ottenendo perdite del nucleo inferiori dell'8–12% rispetto alle tradizionali costruzioni a sovrapposizione. Integrando sistemi intelligenti di stoccaggio in officina con monitoraggio della qualità in tempo reale, Jiangsu Jingtianxia garantisce che ogni nucleo di tipo shell lasci la fabbrica con permeabilità e tolleranza meccanica costanti, supportando clienti globali in settori che vanno dalla fusione dell'alluminio all'alimentazione di backup dei data center.

Caratteristiche distintive dei nuclei di tipo shell

1. Resistenza al cortocircuito superiore grazie al supporto dell'avvolgimento completamente chiuso
2. Reattanza di dispersione inferiore (tipicamente 5–8% rispetto al 10–15% per il tipo con nucleo)
3. Campi magnetici dispersi ridotti, consentendo una distanza più ravvicinata tra le fasi
4. Costo del materiale più elevato ma maggiore durata in ambienti operativi difficili
5. Comunemente specificato per processi elettrochimici e azionamenti a trazione pesante

3. Nuclei di trasformatori in metallo amorfo: la frontiera dell'efficienza di prossima generazione

Le leghe metalliche amorfe, spesso denominate vetri metallici, rappresentano un cambiamento di paradigma nell'ingegneria dei materiali magnetici. A differenza dei tradizionali acciai al silicio cristallino, questi nuclei del trasformatore sono prodotti mediante rapida solidificazione (tempra) dallo stato fuso, risultando in una struttura atomica non cristallina che presenta una coercività estremamente bassa e una magnetostrizione praticamente nulla. Lo scopo principale dell'utilizzo del metallo amorfo per nuclei del trasformatore è quello di ridurre drasticamente le perdite a vuoto, tipicamente del 60-70% rispetto agli acciai CRGO premium, mantenendo livelli di densità di flusso comparabili (circa 1,35-1,45 T). Ciò rende i nuclei amorfi eccezionalmente attraenti per i trasformatori di distribuzione che operano in condizioni di carico leggero per periodi prolungati, come nelle reti residenziali e nei progetti di elettrificazione rurale.

Dal punto di vista della produzione, il metallo amorfo presenta sfide uniche: il materiale è estremamente sottile (circa 0,025 mm) e notoriamente fragile, e richiede attrezzature specializzate per il taglio e l’impilamento per evitare microfratture che degradano le prestazioni magnetiche. Inoltre, la densità del flusso di saturazione è inferiore a CRGO, richiedendo sezioni trasversali del nucleo più grandi per la stessa potenza nominale. Nonostante questi inconvenienti, i risparmi sui costi del ciclo di vita derivanti dalla riduzione delle perdite energetiche spesso superano il premio iniziale, soprattutto nelle regioni con tariffe elettriche elevate o severi mandati di riduzione del carbonio. Avanzato nuclei del trasformatore realizzati con leghe amorfe sono sempre più specifici per progetti di bioedilizia, hub di ricarica per veicoli elettrici e microreti intelligenti dove ogni wattora conta.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha sviluppato linee di lavorazione dedicate per nuclei metallici amorfi, incorporando protocolli di taglio e ricottura a basso stress che preservano le proprietà magnetiche uniche del materiale. Il team tecnico dell'azienda, composto da oltre 46 specialisti di ricerca e sviluppo, collabora con scienziati dei materiali per ottimizzare la geometria del nucleo per ridurre al minimo la perdita del giunto, raggiungendo efficienze a pieno carico superiori al 99,2% nelle unità prototipo. Combinando la tecnologia del nucleo amorfo con macchine da taglio trasversale intelligenti e logistica automatizzata, Jiangsu Jingtianxia offre una soluzione chiavi in ​​mano che unisce la progettazione ad alta efficienza con la produzione su scala industriale, servendo clienti che richiedono sia responsabilità ambientale che eccellenza operativa.

Vantaggi applicativi dei nuclei amorfi

• Riduzione delle perdite a vuoto: fino al 70% rispetto al CRGO convenzionale
• Ideale per profili di carico ciclici (ad es. standby notturno, funzionamento intermittente)
• Temperatura operativa inferiore grazie alla ridotta generazione di calore
• Maggiore durata del trasformatore (ridotto invecchiamento termico dell'isolamento)
• Preferito dalle utility che perseguono obiettivi di zero emissioni di carbonio

Matrice delle prestazioni comparative

4. Nuclei con giunti a gradino e smussati: ingegneria di precisione per la minimizzazione delle perdite

Al di là della classificazione macroscopica delle forme e dei materiali del nucleo, la geometria del giunto interno gioca un ruolo decisivo nel determinare le prestazioni complessive del nucleo. I giunti a gradino, noti anche come giunti sfalsati o interfogliati, dispongono strati successivi di laminazione con sovrapposizioni sfalsate, distribuendo efficacemente la riluttanza del traferro su più interfacce. Questa tecnica riduce la saturazione del flusso localizzata che si verifica nei giunti di testa convenzionali, diminuendo sia le perdite a vuoto che la corrente magnetizzante. Le giunzioni angolari, d'altro canto, impiegano tagli angolari di precisione (tipicamente 45 gradi) alle intersezioni angolari del giogo e dei lembi, allineando la direzione di laminazione dell'acciaio a grani orientati con il percorso del flusso per ridurre al minimo la riluttanza ad ogni curvatura. Avanzato nuclei del trasformatore integrare sia le caratteristiche a gradino che quelle smussate per ottenere riduzioni delle perdite del 10-15% rispetto ai semplici assemblaggi a sovrapposizione.

La precisione di produzione richiesta per questi tipi di giunti richiede macchine da taglio trasversale di fascia alta con posizionamento della lama controllato da CNC e misurazione dello spessore in tempo reale. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha investito molto in apparecchiature automatizzate per l'impilamento dei nuclei che mantengono l'allineamento a livello di micron su centinaia di strati di laminazione, garantendo una distribuzione coerente del traferro e prestazioni elettromagnetiche ripetibili. I nuclei step-lap dell'azienda sono ampiamente utilizzati nei trasformatori di distribuzione ad alta efficienza forniti ai servizi pubblici europei e nordamericani, dove le rigide normative sulla progettazione ecocompatibile impongono limiti massimi di perdita. Combinando il taglio degli angoli smussati con l'impilamento automatizzato, Jiangsu Jingtianxia raggiunge un fattore di impilamento del 97,5% per i nuclei CRGO, traducendosi in un risparmio energetico tangibile durante i 30 anni di vita utile del trasformatore.

Inoltre, il sistema di stoccaggio intelligente dell'officina dell'azienda tiene traccia di ogni lotto di laminazione attraverso l'intera catena di produzione, dal taglio alla ricottura e all'ispezione finale, garantendo la piena tracciabilità e la conformità ai piani di qualità specifici del cliente. Questa integrazione verticale, supportata da linee di produzione logistica automatizzata, consente a Jiangsu Jingtianxia di offrire prototipazione rapida e tempi di consegna brevi per geometrie di base personalizzate, un vantaggio fondamentale per i progetti con tempi di costruzione ristretti.

Domande frequenti

Q1: Qual è la differenza principale tra i nuclei dei trasformatori a nucleo e a guscio?

La distinzione principale risiede nella disposizione avvolgimento-nucleo. Nel tipo core nuclei del trasformatore , gli avvolgimenti circondano gli arti magnetici, mentre nei modelli a guscio, il circuito magnetico circonda gli avvolgimenti su più lati. Il tipo a nucleo offre un migliore raffreddamento e costi inferiori, mentre il tipo a guscio fornisce una reattanza di dispersione inferiore e una resistenza al cortocircuito superiore per applicazioni ad alta corrente.

D2: In che modo i nuclei dei trasformatori in metallo amorfo riducono le perdite di energia rispetto ai nuclei CRGO convenzionali?

Le leghe amorfe sono prive di una struttura a grana cristallina, che elimina virtualmente l'anisotropia magnetica e riduce le perdite per isteresi del 60-70%. Inoltre, la loro maggiore resistività elettrica (circa tre volte quella di CRGO) riduce al minimo le perdite per correnti parassite, rendendoli l'opzione più efficiente dal punto di vista energetico per i trasformatori di distribuzione con bassi fattori di carico.

Q3: Che ruolo gioca Jiangsu Jingtianxia Electric Technology Co., Ltd. nella catena di fornitura dei nuclei dei trasformatori?

Jiangsu Jingtianxia è un produttore integrato verticalmente che progetta, produce e fornisce precisione nuclei del trasformatore in tutte le principali categorie. L'azienda unisce oltre 46 esperti tecnici con sistemi automatizzati di impilamento, taglio e stoccaggio per offrire soluzioni complete, dai nuclei CRGO step-lap agli assemblaggi di metalli amorfi, supportate da un rigoroso controllo di qualità e supporto logistico globale.

D4: Perché il design del giunto (step-lap o smussato) è fondamentale per le prestazioni del nucleo del trasformatore?

La geometria del giunto influenza direttamente la riluttanza magnetica alle interfacce giogo-arto. I giunti a gradini e smussati riducono la saturazione localizzata e le frange di flusso, riducendo le perdite a vuoto e la corrente magnetizzante del 10–15%. Per i trasformatori ad alta efficienza, questi design dei giunti di precisione sono essenziali per soddisfare le rigorose normative energetiche e ottenere risparmi sui costi a lungo termine.
