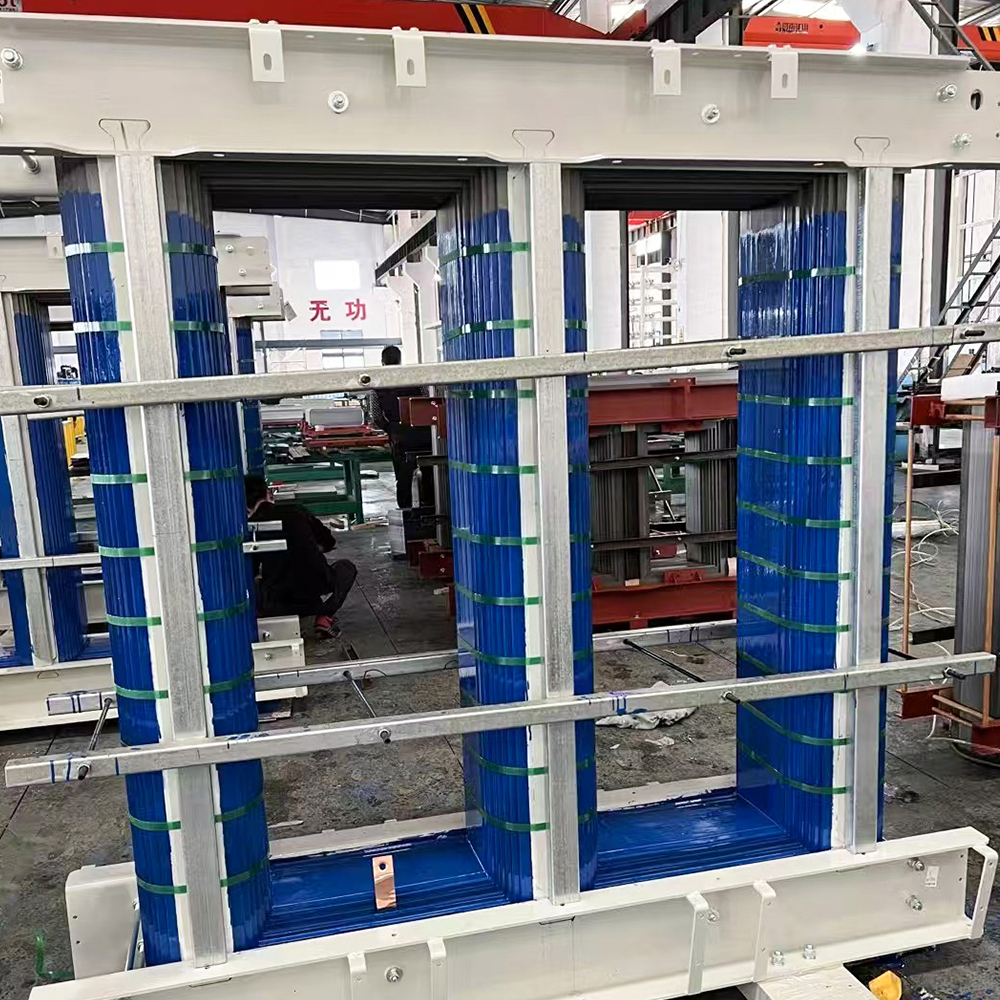

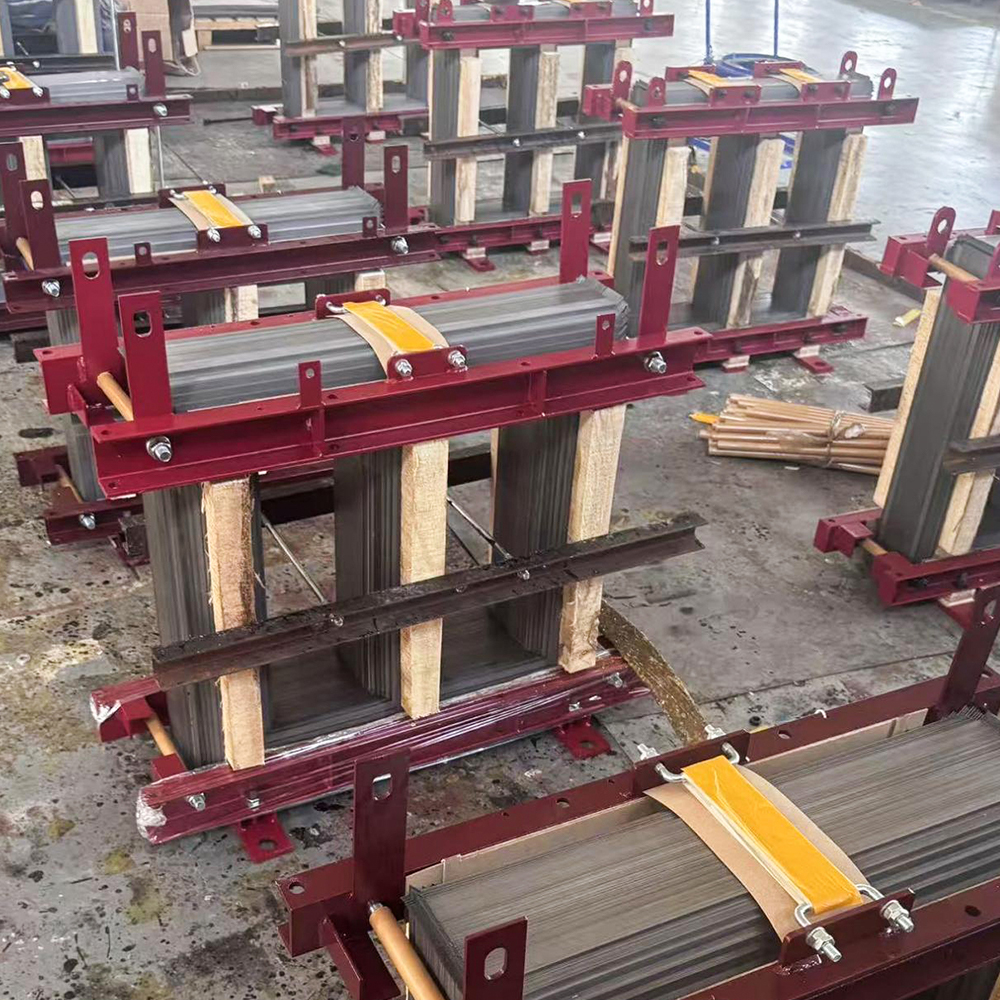

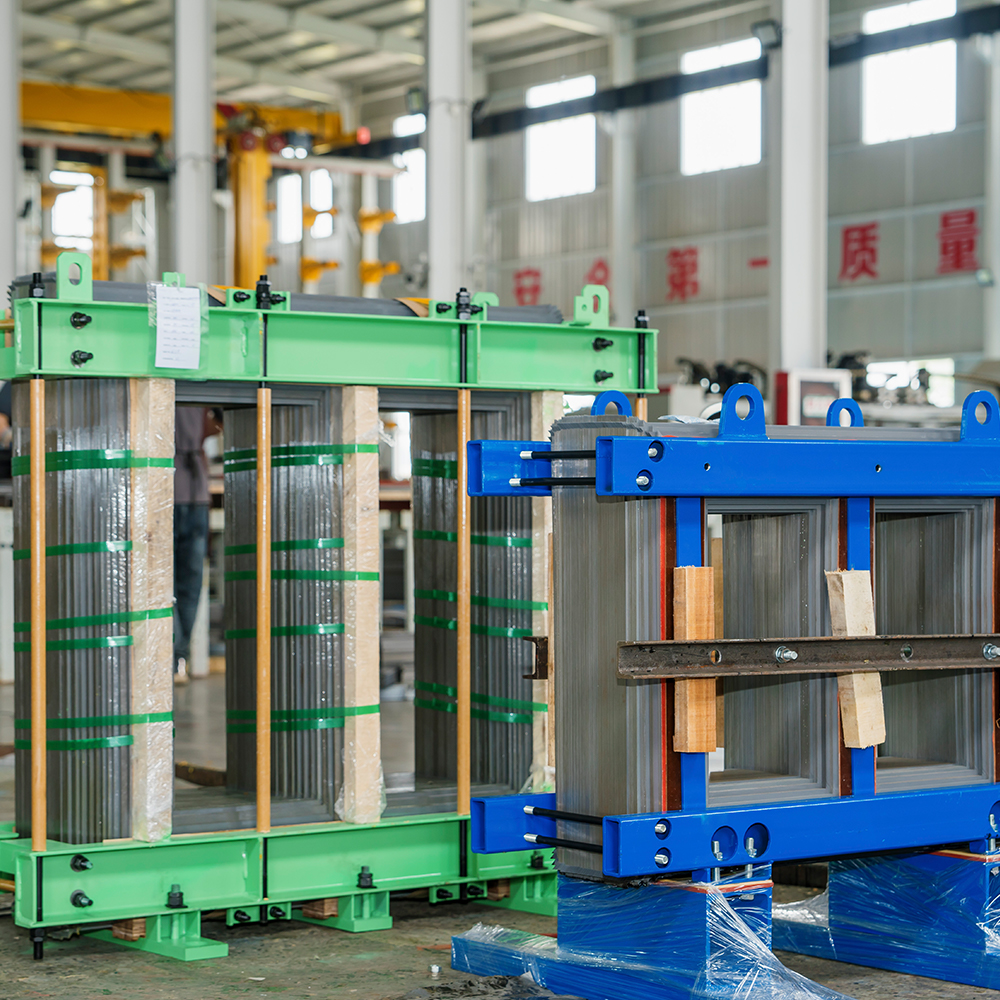

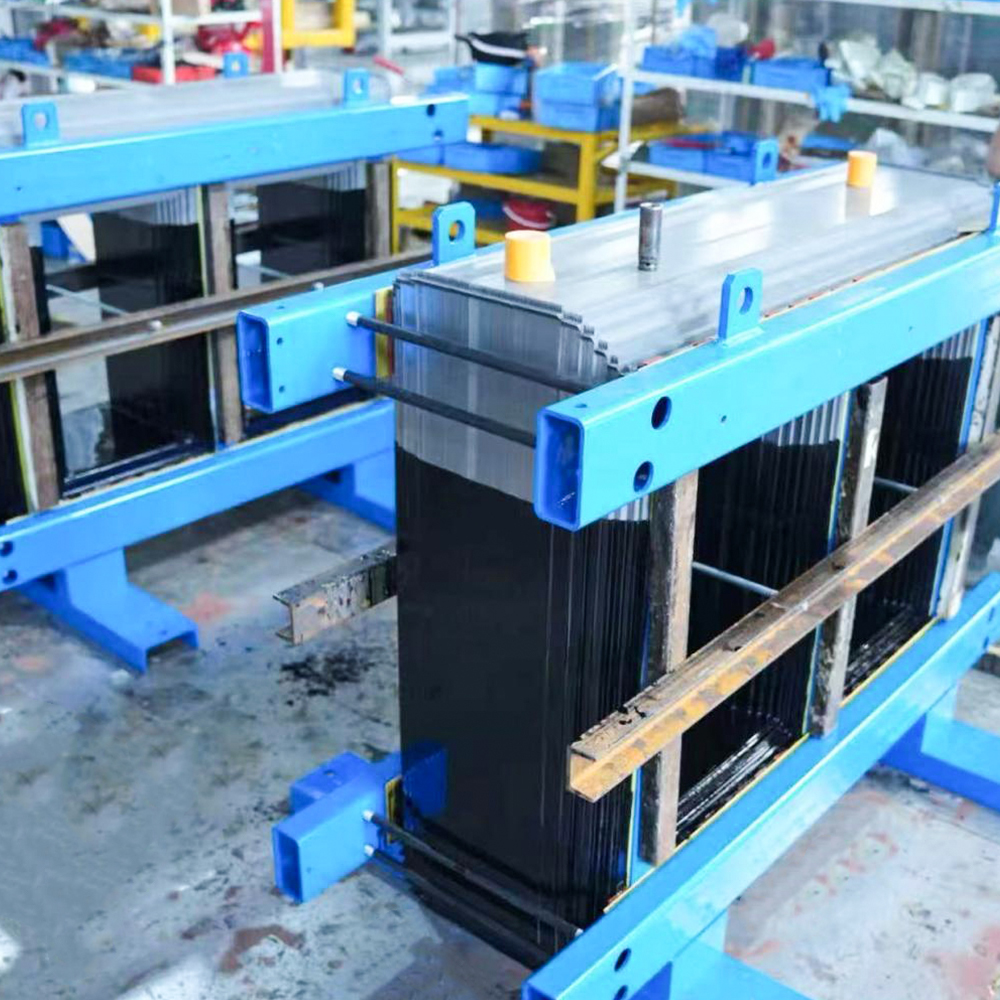

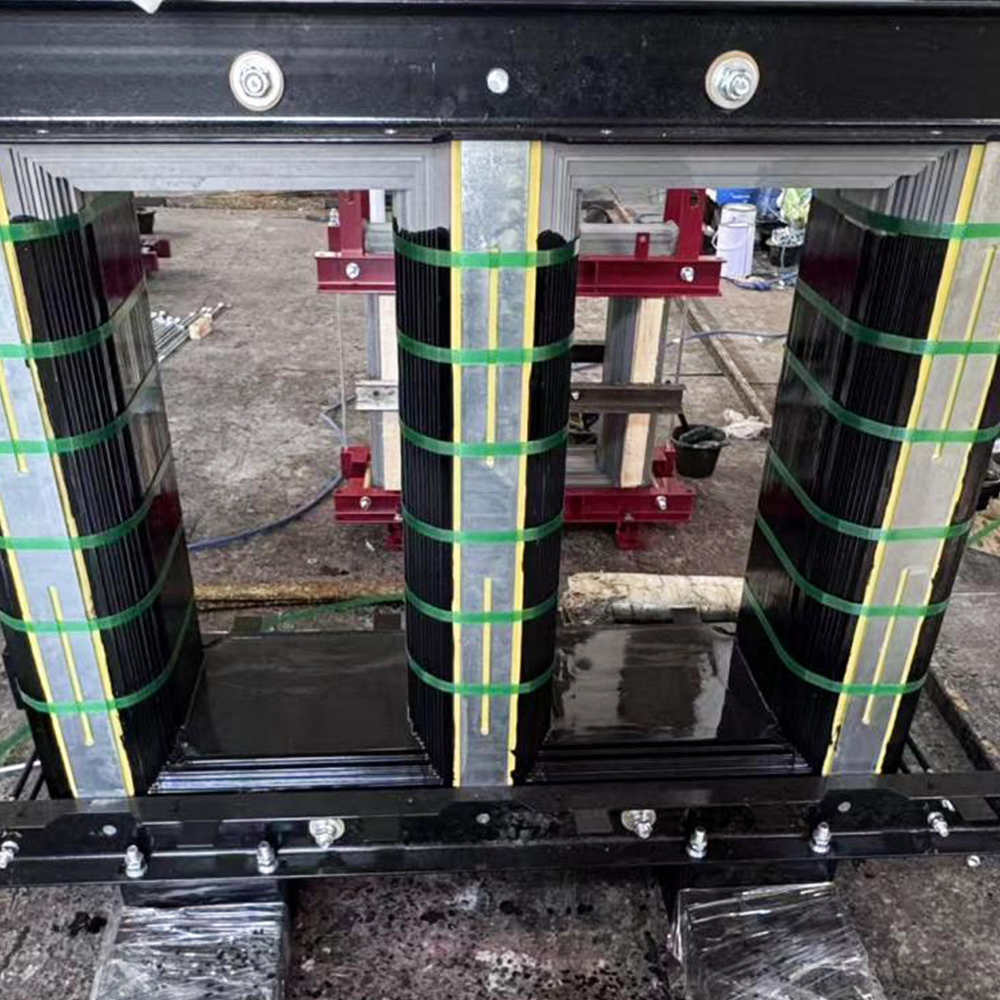

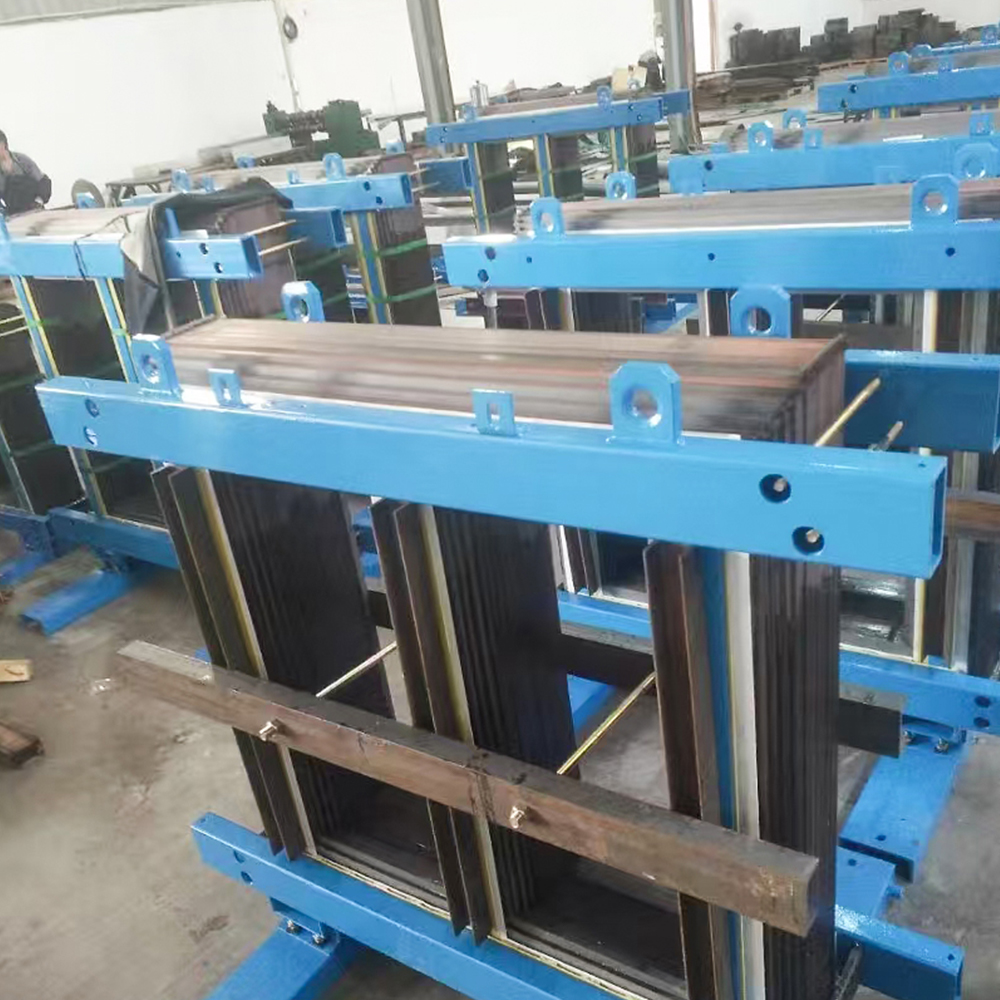

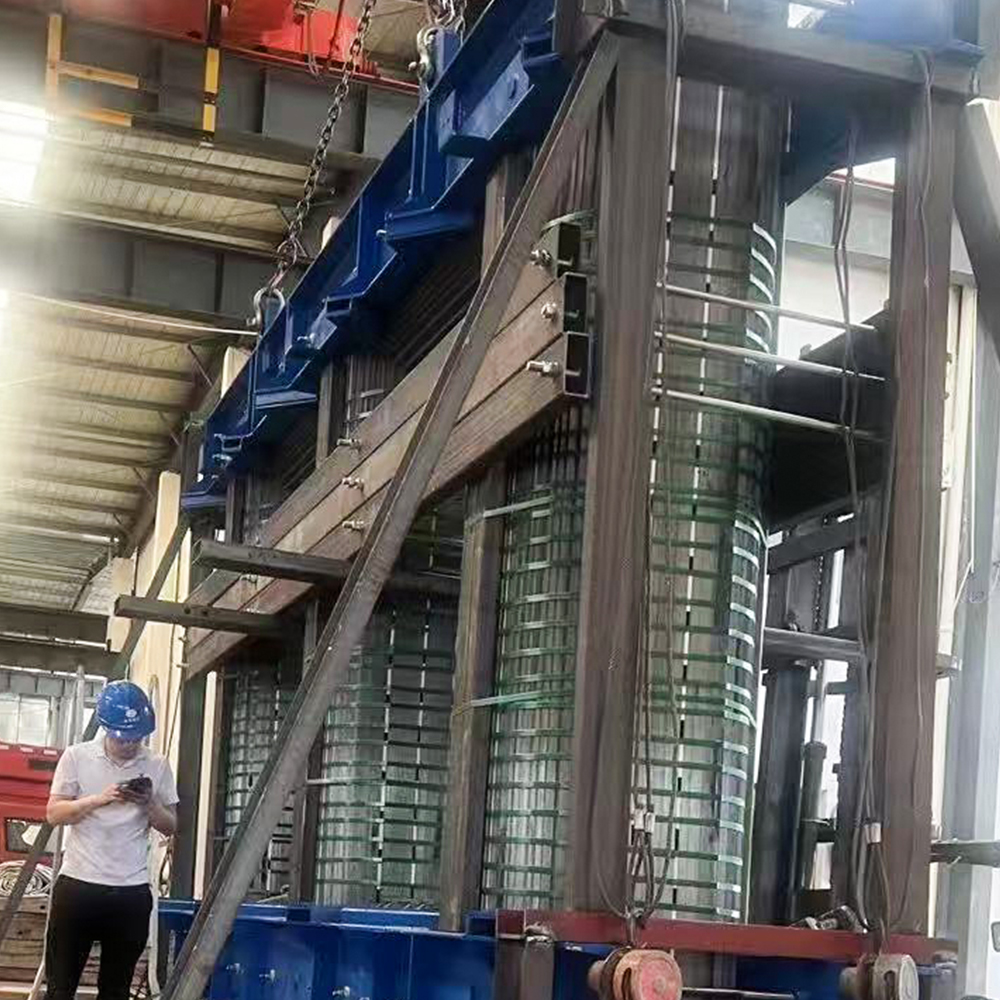

Nucleo del trasformatore antideflagrante per attività mineraria

Quali sono le modalità di guasto più comuni dei nuclei dei trasformatori antideflagranti nelle miniere?

Nell’ambiente pericoloso dell’estrazione sotterranea del carbone, le apparecchiature elettriche devono sopportare sollecitazioni estreme che vanno ben oltre le applicazioni industriali steard. Tra questi, l' nucleo del trasformatore antideflagrante per miniere costituisce il cuore elettromagnetico e meccanico critico del trasformatore antideflagrante. Tuttavia, nonostante una progettazione rigorosa, questi nuclei sono suscettibili a specifiche modalità di guasto radicate in fattori di stress termico, meccanico e chimico tipici delle miniere sotterranee. Comprendere queste modalità di guasto non è semplicemente un esercizio accademico: è essenziale per garantire la continuità operativa, la conformità alla sicurezza e una manutenzione economicamente vantaggiosa. Questo articolo esamina sistematicamente i principali meccanismi di fallimento che colpiscono nucleo del trasformatore antideflagrante per minieres , supportato dalla scienza dei materiali, dalla progettazione strutturale e dalla pratica mineraria nel mondo reale.

1. Degrado del nucleo indotto dal calore (surriscaldamento e rottura dell'isolamento)

La modalità di fallimento più pervasiva per a nucleo del trasformatore antideflagrante per miniere deriva da un'eccessiva generazione di calore all'interno dell'involucro antideflagrante confinato e scarsamente ventilato. Nei trasformatori steard, la circolazione dell'aria naturale o forzata dissipa le perdite del nucleo. Nel settore minerario, l’alloggiamento sigillato intrappola il calore, provocando un aumento costante della temperatura operativa del nucleo. Nel corso del tempo, questo stress termico accelera l’invecchiamento dei rivestimenti isolanti interlaminari, in genere epossidici o vernici, portando a maggiori perdite di correnti parassite e punti caldi localizzati. Quando la temperatura interna supera il limite della classe (spesso Classe F o H per i gradi minerari), l'isolamento si infragilisce e si rompe, consentendo cortocircuiti di interlaminazione. Questa fuga termica non solo riduce l’efficienza ma aumenta anche l’aumento della temperatura complessiva del trasformatore, che minaccia direttamente l’integrità dell’isolamento e delle boccole degli avvolgimenti vicini. Secondo i dati sul campo relativi alle operazioni sotterranee a parete lunga, circa il 38% dei prematuri nucleo del trasformatore antideflagrante per minieres le sostituzioni sono attribuite al surriscaldamento prolungato, soprattutto nei mesi estivi o quando i sistemi di ventilazione sono temporaneamente inattivi. Inoltre, l’espansione e la contrazione termica ciclica inducono stress meccanico sulla struttura di bloccaggio del nucleo, eventualmente allentando i tiranti e aumentando il rumore udibile, un indicatore secondario del deterioramento del nucleo. Per mitigare questo, nucleo del trasformatore antideflagrante per miniere i progetti ora incorporano geometrie di circuito magnetico ottimizzate che riducono la densità del flusso agli angoli, riducendo così il riscaldamento locale. Tuttavia, anche con una progettazione avanzata, il monitoraggio termico di routine e l’ispezione a infrarossi rimangono non negoziabili nelle miniere ad alto rischio.

Indicatori tipici di guasto termico:

• Scolorimento o formazione di bolle della vernice superficiale sul giogo centrale.
• Aumento della corrente a vuoto e temperature degli avvolgimenti superiori al normale.
• Degrado accelerato dell'isolamento del nucleo di messa a terra.

2. Vibrazioni meccaniche e fatica da serraggio

Le attrezzature minerarie sotterranee funzionano sotto incessanti vibrazioni meccaniche, provenienti da minatori, cesoie e nastri trasportatori continui, insieme a frequenti movimenti del terreno e attività di esplosione. Il nucleo del trasformatore antideflagrante per miniere deve resistere a queste forze dinamiche senza spostare le lamelle o rompere le staffe di bloccaggio. Una modalità di guasto comune è l'allentamento progressivo del sistema di bloccaggio del nucleo (bulloni, piastre e dita di pressione), che consente ai singoli fogli di laminazione di vibrare in modo indipendente. Questo movimento di sfregamento consuma il rivestimento isolante sui bordi di contatto, generando detriti conduttivi che possono creare ponti tra le laminazioni, creando così correnti circolanti e surriscaldamento locale. In casi estremi, vibrazioni prolungate provocano rotture per fatica dei laminati del nucleo o della forcella, in particolare nei giunti a gradino dove si concentra lo stress meccanico. Tali crepe aumentano la riluttanza del nucleo, aumentando la corrente eccitante e riducendo il fattore di potenza. Inoltre, le piastre di bloccaggio allentate potrebbero sfregare contro la parete interna del serbatoio o i cavi delle boccole, provocando guasti a terra o scariche parziali. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha affrontato questo problema consolidamento del serraggio ad alta resistenza and speciale impregnazione con resina , che immobilizza l'intero core stack e smorza le frequenze di risonanza. Il loro design proprietario garantisce che anche con test di resistenza alle vibrazioni inferiori a 10 g (secondo IEC 60068), il nucleo del trasformatore antideflagrante per miniere mantiene la sua stabilità dimensionale e le prestazioni elettriche. Tuttavia, gli addetti alla manutenzione devono controllare regolarmente la coppia sull'hardware di bloccaggio ed eseguire il monitoraggio delle scariche parziali per individuare i primi segnali di degrado meccanico prima che si verifichi un guasto catastrofico.

Punti deboli meccanici comuni:

1. Regioni articolari step-lap: più suscettibili alle microfratture sotto carico ciclico.
2. Punti di ancoraggio dei bulloni di serraggio: soggetti a sfilacciamento della filettatura o tensocorrosione.
3. Striscia di messa a terra del nucleo: potrebbe rompersi a causa dell'espansione differenziale e delle vibrazioni.

3. Corrosione e ingresso di umidità nelle atmosfere aggressive delle miniere

L’aria delle miniere è carica di vapore acqueo, polvere di carbone e gas aggressivi come metano, idrogeno solforato e anidride solforosa. Anche con involucri antideflagranti, l'umidità può diffondersi attraverso pressacavi, valvole di sfiato o saldature imperfette durante un funzionamento prolungato. Quando l'umidità penetra nel nucleo del trasformatore antideflagrante per miniere , le lamine in acciaio al silicio iniziano ad arrugginirsi, in particolare in corrispondenza dei bordi tagliati e delle bave. La ruggine non solo aumenta la perdita di isteresi, ma agisce anche come un ponte semiconduttivo, favorendo cortocircuiti interlaminari e circolazione di correnti parassite. Inoltre, l'acqua acida della miniera che gocciola sulla superficie del nucleo può attaccare il rivestimento isolante, accelerando la vaiolatura e la corrosione intergranulare. In alcune miniere di carbone con elevata salinità, è stata osservata fessurazione da tensocorrosione indotta da cloruro nei tiranti del nucleo e nei telai di supporto, che compromette l'intera struttura del nucleo. Jiangsu Jingtianxia Electric Technology Co., Ltd. offre una soluzione anticorrosione specializzata: rivestimenti protettivi superficiali di tipo minerario applicato tramite deposizione elettroforetica, seguita da un processo di polimerizzazione ad alta temperatura che garantisce l'adesione anche con un'umidità relativa del 95%. Loro nucleo del trasformatore antideflagrante per miniere le varianti sono testate per 500 ore in camere di nebbia salina (ASTM B117) con zero ruggine rossa. Tuttavia, si verificano comunque guasti quando questi rivestimenti vengono graffiati durante l'installazione o la manutenzione o quando lo sfiato dell'essiccante dell'armadio non viene sostituito regolarmente. I test regolari della resistenza di isolamento (IR) e le misurazioni del rapporto di assorbimento dielettrico (DAR) rimangono la difesa in prima linea contro i guasti dei nuclei legati all'umidità.

Zone a rischio di corrosione:

• Piastre inferiori del nucleo: dove la condensa tende ad accumularsi.
• Bordi di laminazione: non rivestiti dopo il taglio, altamente vulnerabili.
• Punti di connessione di messa a terra: corrosione bimetallica tra rame e acciaio.

Oltre a queste tre categorie di guasti primari, altri meccanismi degni di nota includono la rottura dielettrica dell'isolamento del nucleo dovuta a sovratensione transitoria, contaminazione da laminazioni a ponte con polvere di carbone conduttiva e danni meccanici dovuti a sollevamento o trasporto improprio. Ciascuno di questi fattori può provocare guasti improvvisi al trasformatore, con conseguenti costose interruzioni della produzione e rischi per la sicurezza. Jiangsu Jingtianxia Electric Technology Co., Ltd., con oltre 46 ingegneri tecnici specializzati, ha sviluppato un solido sistema di gestione della qualità che affronta ogni modalità di guasto dalla progettazione al post-vendita. Loro nucleo del trasformatore antideflagrante per miniere la linea di produzione comprende test delle proprietà magnetiche in tempo reale, trattamento di invecchiamento dovuto alle vibrazioni e screening della resistenza di isolamento al 100%. Inoltre, Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce soluzioni core su misura, dalle piccole unità da 500 kVA ai grandi pacchetti da 5 MVA, tutte dotate di dissipazione del calore ottimizzata and rinforzo strutturale secondo la definizione del prodotto. Questo approccio olistico non solo estende la vita utile del nocciolo, ma riduce anche il costo totale di proprietà per gli operatori minerari.

4. Scarica parziale e deterioramento dell'isolamento

Sebbene meno comune dei guasti termici o meccanici, l'attività delle scariche parziali (PD) all'interno del core stack costituisce una preoccupazione crescente per i trasformatori minerari ad alta tensione (superiore a 6 kV). Difetti vuoti nell’isolamento interlaminare, o microfessure indotte dal ciclo termico, creano miglioramenti del campo elettrico localizzato. Nel corso dei mesi, questi impulsi PD erodono l'isolamento, carbonizzando gradualmente la resina circostante e generando percorsi conduttivi. Una volta che si verifica un cortocircuito di interlaminazione completo, l'area interessata sperimenta una massiccia corrente circolante, causando un rapido riscaldamento locale e portando potenzialmente all'esplosione del serbatoio in presenza di metano. Moderno nucleo del trasformatore antideflagrante per minieres di Jiangsu Jingtianxia Electric Technology Co., Ltd. sono impregnati sotto pressione (VPI) con vernice senza solventi di alta qualità, che riempie efficacemente tutti gli spazi d'aria e sopprime l'inizio della PD. Inoltre, l'azienda utilizza robot avanzati per l'impilamento delle anime che garantiscono una pressione uniforme su ciascun pacchetto, riducendo al minimo i vuoti. Nonostante queste misure, il monitoraggio della PD mediante sensori ad altissima frequenza (UHF) è raccomandato per le installazioni critiche, soprattutto nelle miniere gassose dove l’allarme tempestivo può prevenire eventi catastrofici.

5. Fattori esterni – Forze elettrodinamiche di cortocircuito

Sebbene il nucleo stesso non trasporti corrente primaria, gravi cortocircuiti esterni ai terminali del trasformatore producono immense forze elettrodinamiche che vengono trasmesse attraverso gli avvolgimenti al nucleo. Queste forze possono piegare le travi di bloccaggio del nucleo, spostare i lamierini o persino rompere la fascetta di messa a terra del nucleo. Anche se la custodia è a prova di esplosione, la distorsione meccanica interna può ridurre il traferro magnetico, causando saturazione ed eccessiva corrente di magnetizzazione. Eventi di faglia ripetuti deformano cumulativamente il nucleo, spostando la sua curva BH e aumentando rumore e perdite. Jiangsu Jingtianxia Electric Technology Co., Ltd. affronta questo problema progettando il loro nucleo del trasformatore antideflagrante per miniere con nervature di rinforzo aggiuntive e bulloni passanti ad alta resistenza, testato per resistere a 25 volte la corrente di cortocircuito nominale senza deformazione permanente. L'attrezzatura interna per il taglio e l'impilamento del nucleo garantisce un controllo dimensionale preciso, quindi anche in condizioni di guasto estreme, il nucleo mantiene la sua integrità elettromagnetica.

Domande frequenti

D1: Qual è la modalità di guasto più frequente per un nucleo di trasformatore antideflagrante in miniere di carbone sotterranee?

Il degrado dell'isolamento indotto dal calore è il guasto più comune, causato dalla limitata dissipazione del calore all'interno dell'involucro antideflagrante. Ciò porta all'infragilimento della vernice, ai cortocircuiti di interlaminazione e al progressivo surriscaldamento del nucleo, che insieme rappresentano quasi il 40% delle sostituzioni premature del nucleo.

Q2: In che modo Jiangsu Jingtianxia Electric Technology Co., Ltd. differenzia i suoi nuclei di trasformatori antideflagranti minerari dai nuclei industriali standard?

Jiangsu Jingtianxia Electric Technology Co., Ltd. utilizza rivestimenti anticorrosione di tipo minerario, impregnazione con resina ad alta resistenza per lo smorzamento delle vibrazioni e circuiti magnetici ottimizzati per ridurre l'aumento di temperatura. Ogni nucleo è sottoposto a uno screening delle sollecitazioni termiche e meccaniche al 100%, garantendo la conformità agli standard IEC/ATEX per gli ambienti gassosi.

D3: È possibile eliminare completamente la corrosione su un nucleo di trasformatore antideflagrante per miniere?

No, ma può essere minimizzato. Anche con i rivestimenti elettroforetici, i graffi durante la manipolazione o la condensa all'interno del serbatoio possono provocare ruggine. Sono obbligatori test IR regolari, sostituzione dell'essiccante e ispezioni visive. Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce rivestimenti opzionali in acciaio inossidabile per miniere estremamente corrosive.

Q4: Quali intervalli di manutenzione sono consigliati per il monitoraggio degli indicatori di guasto dei principali?

Per le miniere ad alto rischio, si consigliano ispezioni trimestrali, tra cui la termografia, la misurazione delle perdite a vuoto e lo screening delle scariche parziali. Ogni anno è necessario eseguire un controllo completo della coppia meccanica e un test della resistenza di isolamento (megger da 500 V o 1000 V). Jiangsu Jingtianxia Electric Technology Co., Ltd. offre servizi di diagnostica remota utilizzando i dati dei sensori abilitati all'IoT per prevedere la salute del core.

Q5: È possibile riparare il nucleo di un trasformatore antideflagrante danneggiato o è necessario sostituirlo completamente?

Problemi minori, come bulloni di serraggio allentati o ruggine superficiale, possono essere risolti in loco. Tuttavia, i cortocircuiti tra le interlaminazioni, le laminazioni incrinate o la corrosione grave richiedono generalmente la sostituzione completa del nucleo. Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce nuclei sostitutivi drop-in con specifiche magnetiche e dimensionali identiche per ridurre al minimo i tempi di inattività.
