A cosa serve una macchina per il taglio trasversale del nucleo nell'industria dei trasformatori?

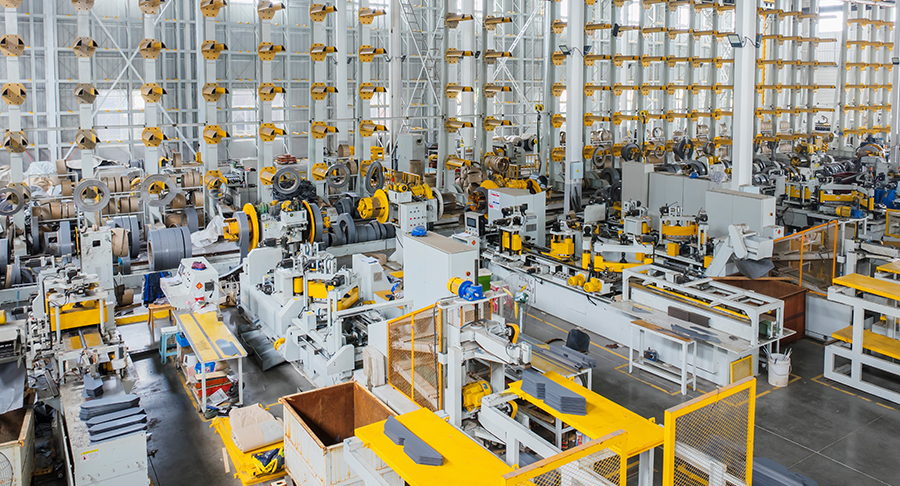

Nel moderno ecosistema di produzione di trasformatori, precisione ed efficienza non sono semplicemente obiettivi operativi ma requisiti fondamentali per l’affidabilità del prodotto e il controllo dei costi. Al centro di questo ambiente guidato dalla precisione si trova il macchine da taglio trasversale per anime , una categoria di apparecchiature specializzate progettate per trasformare lamiere di acciaio al silicio nelle dimensioni esatte richieste per la laminazione del nucleo del trasformatore. A differenza delle linee di cesoiatura o taglio per uso generico, queste macchine sono progettate per gestire le proprietà fisiche uniche degli acciai elettrici a grani orientati, garantendo una formazione minima di bave, tagli angolari esatti e fattori di impilamento costanti. Questo articolo fornisce un esame tecnico completo di come macchine da taglio trasversale per anime funzione nel settore dei trasformatori, le loro classificazioni principali e il ruolo critico che svolgono nei moderni flussi di lavoro di produzione intelligente.

Il nucleo del trasformatore, tipicamente costruito con strati impilati di sottile acciaio al silicio, determina l'efficienza magnetica dell'unità, le perdite a vuoto e le prestazioni termiche complessive. Qualsiasi deviazione nella lunghezza del taglio, nell'ortogonalità o nella qualità dei bordi si traduce direttamente in maggiori perdite di correnti parassite o rumore udibile. Pertanto, macchine da taglio trasversale per anime non sono cesoie autonome ma sistemi integrati che incorporano meccanismi di alimentazione, unità di raddrizzatura, codificatori di misurazione di precisione e stazioni di punzonatura o scantonatura ad alta velocità. Per apprezzarne tutta l’utilità, è essenziale esaminare le tre principali categorie di prodotti che dominano il mercato attuale: linee di taglio modulari ad alta velocità , cesoie trasversali di precisione CNC , e sistemi integrati di impilamento e taglio . Ciascuna categoria affronta scale di produzione, qualità di materiali e requisiti di automazione distinti, offrendo ai produttori un approccio su misura alla fabbricazione delle anime.

1. Linee di taglio modulari ad alta velocità

La prima classificazione principale comprende linee di taglio modulari ad alta velocità , progettati per operazioni continue e ad alto rendimento tipiche dei produttori di trasformatori su larga scala. Questi macchine da taglio trasversale per anime operano a velocità di linea superiori a 120 metri al minuto, incorporando rulli di alimentazione servoazionati e algoritmi di compensazione della lunghezza in tempo reale. La caratteristica distintiva di questa categoria è la sua architettura modulare: la linea può essere ampliata con unità di punzonatura aggiuntive, stazioni di intaglio a V o persino trasportatori di impilamento automatici senza sostituire il telaio di base. Per i produttori che producono trasformatori di distribuzione in grandi volumi, questa modularità offre un percorso chiaro per gli aggiornamenti di capacità, proteggendo al contempo l'investimento di capitale iniziale.

Dal punto di vista funzionale, una linea modulare ad alta velocità inizia con uno svolgitore che gestisce bobine fino a 25 tonnellate, seguito da una livellatrice di precisione che rimuove il set di bobine. La stazione di taglio utilizza una cesoia rotante o una lama a ghigliottina azionata da un motore CA a coppia elevata, raggiungendo lunghezze di taglio con tolleranze di ±0,05 mm. I modelli avanzati integrano il rilevamento ottico del bordo per compensare lo spostamento del materiale, garantendo che il taglio trasversale rimanga perfettamente perpendicolare alla direzione di laminazione. Questa categoria eccelle nella lavorazione degli acciai al silicio di grado standard M4 e M5, comunemente utilizzati nei trasformatori in olio con potenza nominale fino a 10 MVA. L'elemento principale di differenziazione è la capacità di mantenere una qualità costante a velocità elevate, supportando al contempo un rapido passaggio tra diversi progetti di nuclei, in genere entro 15 minuti.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha sviluppato una linea modulare proprietaria ad alta velocità che incorpora il monitoraggio dello spessore in tempo reale e la regolazione adattiva del gioco della lama, affrontando una delle sfide più persistenti nel taglio ad alta velocità: la crescita delle bave su cicli di produzione prolungati. Con oltre 46 specialisti tecnici interni, l'azienda ha perfezionato i propri algoritmi di controllo dell'alimentazione per ridurre la deviazione della lunghezza del 40% rispetto ai sistemi convenzionali. Questa soluzione è particolarmente apprezzata dai clienti che producono anime in leghe amorfe, dove anche piccole imperfezioni dei bordi possono causare notevoli difficoltà di assemblaggio.

• Velocità di taglio massima: 150 m/min con smorzamento attivo delle vibrazioni.
• Capacità di punzonatura integrata: fino a 4 tacche per ciclo con profondità programmabile.
• Raccolta automatica degli scarti e rifilatura dei bordi per il funzionamento continuo.
• Interfaccia diagnostica remota compatibile con i sistemi MES di fabbrica.

Rispetto ad altre categorie, la linea modulare ad alta velocità offre il costo per pezzo più basso per cicli di produzione lunghi, ma richiede un ingombro sul pavimento maggiore e una formazione degli operatori più sofisticata. È la scelta preferita per impianti di trasformazione dedicati con portafogli di prodotti stabili.

2. Cesoie trasversali CNC di precisione

La seconda categoria comprende cesoie trasversali di precisione CNC , che privilegiano l'accuratezza e la flessibilità rispetto al throughput grezzo. Questi macchine da taglio trasversale per anime vengono generalmente utilizzati in ambienti di officina o per lo sviluppo di prototipi, dove le lunghezze di taglio variano frequentemente e le qualità dei materiali vanno dall'acciaio al silicio standard alle leghe ultrasottili ad alta permeabilità. A differenza delle linee modulari, le cesoie di precisione utilizzano una struttura rigida con telaio a C e un sistema di attuazione idromeccanico della lama che offre un taglio pulito e perpendicolare con una deflessione minima della lama, raggiungendo tolleranze fino a ±0,02 mm su una larghezza di 1.000 mm.

Il flusso di lavoro operativo di una cesoia di precisione comprende un alimentatore a rulli servocomandato con encoder assoluti, un registro posteriore programmabile per l'impostazione della lunghezza e un pannello di controllo digitale che memorizza fino a 500 programmi di taglio. Una caratteristica tecnica distintiva è la taglio adattivo al volo capacità, in cui la cesoia avvia il taglio mentre il materiale è ancora in movimento, riducendo il tempo di ciclo senza compromettere la precisione. Ciò rende la categoria ideale per la produzione di nuclei step-lap e giunti interfogliati, dove ciascuna laminazione richiede dimensioni leggermente diverse per ottenere una distribuzione ottimale del flusso magnetico. Le macchine supportano anche tagli obliqui fino a 45 gradi, espandendo la loro applicazione ai trasformatori con nucleo avvolto.

Gli scenari applicativi tipici includono officine di riparazione e manutenzione, laboratori di ricerca e produttori di piccoli lotti di trasformatori speciali per applicazioni ferroviarie o marine. Il vantaggio di differenziazione risiede nella capacità di lavorare materiali fragili, come gli acciai ad alta induzione di 0,18 mm di spessore, senza generare crepe sui bordi o delaminazione, un problema che spesso affligge le cesoie rotanti ad alta velocità. Inoltre, l'interfaccia CNC consente un'integrazione perfetta con i sistemi CAD, consentendo l'importazione diretta di modelli di taglio dal software di progettazione principale.

Jiangsu Jingtianxia Electric Technology Co., Ltd. offre una variante di cesoia di precisione dotata di un modulo di ispezione dei bordi basato su laser che scarta qualsiasi foglio con microbave superiori a 0,03 mm, garantendo che solo i laminati privi di difetti procedano verso la stazione di impilamento. Questa capacità si allinea con il portafoglio più ampio dell'azienda, che comprende apparecchiature di impilamento intelligenti e stoccaggio automatizzato, creando un sistema di garanzia della qualità a circuito chiuso. La categoria delle cesoie di precisione, sebbene più lenta delle linee modulari, offre una finitura superficiale superiore e viene spesso utilizzata come macchina complementare per ordini ad alto mix e basso volume.

1. Impostare la lunghezza di taglio target e l'angolo obliquo tramite l'HMI touchscreen.
2. Caricare la bobina e avviare il ciclo di raddrizzatura automatico.
3. Esegui un taglio di prova e verifica le dimensioni utilizzando il comparatore ottico integrato.
4. Iniziare la produzione; il sistema regola automaticamente la compensazione dell'alimentazione in base al feedback dell'encoder in tempo reale.

In termini di rapporto costi-benefici, le cesoie CNC di precisione richiedono un investimento iniziale più elevato per unità di produzione ma offrono una flessibilità senza pari, rendendole indispensabili per i produttori di trasformatori che soddisfano le diverse specifiche dei clienti.

3. Sistemi integrati di impilamento e taglio

La terza e tecnologicamente più avanzata categoria è la sistema integrato di impilamento e taglio , che combina il taglio trasversale con l'impilamento robotizzato in un unico processo continuo. Questi macchine da taglio trasversale per anime non sono semplici utensili da taglio ma celle di lavoro complete che trasformano le bobine in pacchetti nuclei pronti da assemblare. Il sistema comprende un modulo di taglio a monte, in genere una cesoia di precisione o una taglierina rotativa ad alta velocità, seguito da un trasportatore che alimenta i laminati tagliati a un robot a portale multiasse o a un'unità di prelievo e posizionamento di tipo delta. Il robot dispone ciascuna laminazione in una sequenza di impilamento predefinita, applicando pressione adesiva o di bloccaggio secondo necessità.

L'innovazione tecnica principale è il controllo della registrazione in tempo reale , dove il modulo di taglio e il robot di impilamento condividono un sistema di coordinate comune derivato da sensori di bordo e telecamere di visione. Ciò garantisce che ogni strato sia impilato con una precisione angolare migliore di 0,01°, fondamentale per ridurre la perdita del nucleo nei trasformatori ad alta efficienza (IE4 e superiori). Il sistema include anche una stazione di pesatura integrata che calcola il fattore di impilamento per strato, fornendo un feedback immediato per la regolazione del processo. Questa categoria viene utilizzata prevalentemente per trasformatori di potenza di grandi dimensioni (oltre 50 MVA) e per trasformatori di trazione in cui il peso del nucleo e la simmetria influiscono direttamente sulle prestazioni dinamiche.

Rispetto al taglio autonomo e all’impilamento manuale, il sistema integrato riduce la dipendenza della manodopera fino al 70% ed elimina i danni indotti dalla movimentazione, il che è particolarmente vantaggioso per i materiali di spessore sottile (0,15 mm). Tuttavia, la complessità del sistema richiede un software sofisticato per la generazione di modelli, il sequenziamento degli strati e la prevenzione delle collisioni. Richiede inoltre un livello più elevato di manutenzione predittiva a causa del funzionamento sincronizzato dei sottosistemi meccanici, pneumatici e di visione.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha implementato i suoi sistemi integrati di impilamento e taglio in diverse fabbriche di trasformatori di livello 1 in tutta l'Asia, ottenendo una riduzione documentata del 25% del tempo del ciclo di assemblaggio dei nuclei. Gli algoritmi di impilamento proprietari dell'azienda, sviluppati dal suo team di 46 talenti tecnici professionisti, tengono conto della deformazione del materiale e delle variazioni di spessore, regolando dinamicamente la forza di presa del robot e l'angolo di posizionamento. Questa soluzione fa parte del portafoglio intelligente completo dell'azienda, che comprende anche linee logistiche automatizzate e sistemi di magazzino, sottolineando il suo impegno verso soluzioni di produzione digitale end-to-end per il settore energetico.

Attraverso questo quadro a tre categorie, diventa evidente che selezionare l'appropriato macchine da taglio trasversale per anime dipende dal bilanciamento del volume di produzione, della diversità dei materiali e del livello di integrazione con l'assemblaggio a valle. Jiangsu Jingtianxia Electric Technology Co., Ltd. affronta questa diversità offrendo tutte e tre le configurazioni, supportate da una solida rete di servizi post-vendita e da consulenza per l'ottimizzazione dei processi. La profonda conoscenza dell'azienda della fisica del nucleo, combinata con la produzione interna di componenti meccanici chiave, le consente di adattare i parametri di ciascuna macchina allo specifico tipo di acciaio magnetico e alla geometria del nucleo richiesti dal cliente. Che la priorità sia la massima produttività, la massima precisione o la completa automazione, la moderna industria dei trasformatori fa affidamento su questi sistemi di taglio specializzati per mantenere la competitività in un mercato globale sempre più orientato all’efficienza.

Domande frequenti

Q1: Qual è la differenza principale tra una linea modulare ad alta velocità e una cesoia CNC di precisione?

La linea modulare ad alta velocità dà priorità alla produttività ed è progettata per la produzione continua e in grandi volumi di lamierini standard, raggiungendo in genere velocità superiori a 120 m/min con tolleranza moderata (±0,05 mm). Al contrario, la cesoia di precisione CNC si concentra su accuratezza e flessibilità, offrendo tolleranze più strette (±0,02 mm) e tempi di cambio formato più rapidi, rendendola adatta per lavori con materiali misti e piccole tirature. La linea modulare è più economica per la produzione di massa, mentre la cesoia offre una qualità dei bordi superiore per progetti magnetici impegnativi.

D2: In che modo i sistemi integrati di impilamento e taglio migliorano la qualità del nucleo rispetto ai processi separati?

I sistemi integrati eliminano la movimentazione manuale tra il taglio e l'impilamento, riducendo il rischio di danni ai bordi, disallineamento e contaminazione. Consentono inoltre un feedback di registrazione in tempo reale, garantendo che ciascuna laminazione venga posizionata con una precisione angolare migliore di 0,01°. Ciò riduce direttamente la perdita del nucleo e migliora l'efficienza del trasformatore. Inoltre, il sistema rifiuta automaticamente le laminazioni fuori tolleranza, impedendo che gli strati difettosi entrino nel pacchetto principale.

Q3: Di che tipo macchine da taglio trasversale per anime è specializzata in Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. produce e integra tutte e tre le categorie principali: linee modulari ad alta velocità, cesoie CNC di precisione e sistemi di impilamento integrati. L'azienda fornisce anche soluzioni personalizzate per materiali di base amorfi e nanocristallini. Con oltre 46 esperti tecnici, l'azienda si concentra su algoritmi di controllo intelligenti e funzionalità di manutenzione predittiva, offrendo una suite completa dalle singole macchine alle officine di fabbricazione di nuclei completamente automatizzate.

Q4: Una cesoia CNC di precisione può eseguire tagli obliqui per i nuclei dei trasformatori step-lap?

Sì, la maggior parte delle cesoie CNC di precisione sono dotate di una capacità di taglio obliquo programmabile, che consente angoli da 0° a 45° con elevata ripetibilità. Questa caratteristica è essenziale per produrre giunti step-lap e interleaved, che riducono al minimo le perdite di flusso e riducono il rumore nei trasformatori di potenza di grandi dimensioni. Il telaio rigido della cesoia e il registro posteriore servocontrollato assicurano che sia la lunghezza che l'angolo rimangano entro la tolleranza specificata per migliaia di cicli.
