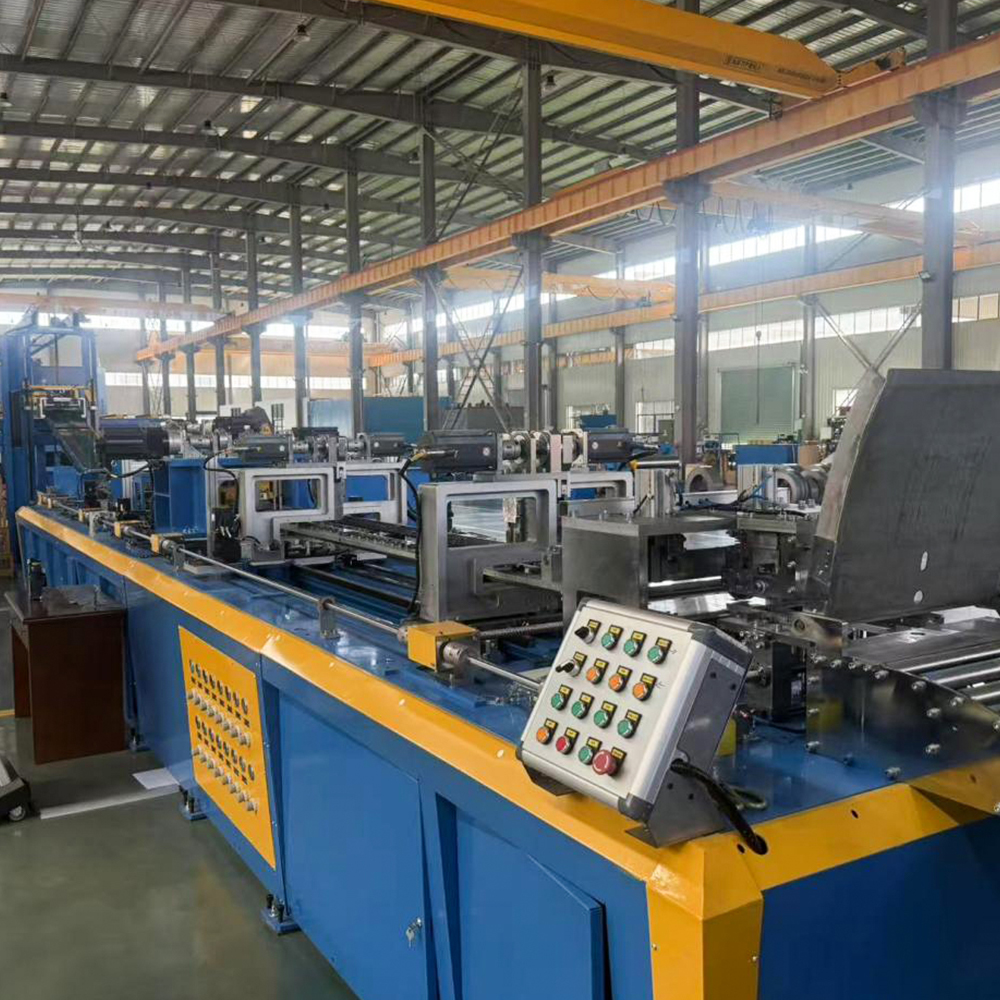

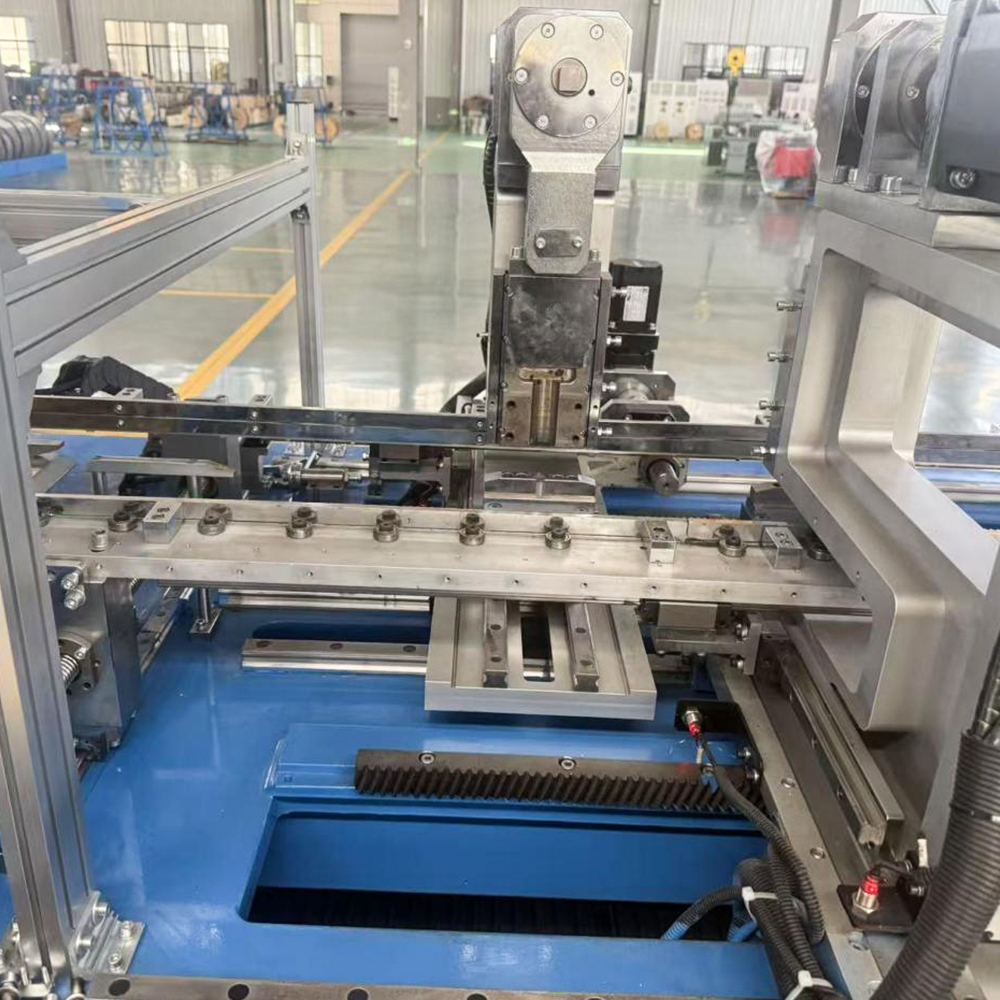

Linea di taglio a misura in acciaio al silicio HJ-DZ-440

Definizione del prodotto

La linea di taglio trasversale del nucleo del trasformatore HJ-DZ-440 è una cesoia automatizzata ad alta precisione appositamente realizzata per i processi di impilamento in linea del nucleo del trasformatore. Dotata di un sistema di controllo del movimento Siemens e di un'architettura completamente servoassistita, la macchina integra alimentazione, foratura, punzonatura a V, cesoiatura a 45°/135° e gestione intelligente del materiale in un'unica unità, con una larghezza di lavorazione massima di 440 mm.
L'apparecchiatura trasforma bobine di acciaio al silicio a grani orientati laminati a freddo in laminazioni dalla forma precisa che soddisfano i rigorosi requisiti dei processi di impilamento delle anime, ottenendo una produzione completamente automatizzata dalla bobina ai fogli finiti. La configurazione standard è una struttura "2 cesoie, 4 punzoni" (2 unità di taglio, 2 unità di punzonatura a V, 2 unità di perforazione), che supporta il taglio progressivo trasversale e longitudinale a 3 fasi, 5 fasi e 7 fasi. È compatibile con un'ampia gamma di strutture centrali e si adatta sia alla cesoiatura offline che alle modalità di produzione con impilamento diretto in linea.

Contattaci
Aggiungi carrello

Vantaggi del prodotto

Servocomando ad alta precisione: precisione di taglio superiore
Un sistema di misurazione della doppia lunghezza completamente a circuito chiuso con encoder esterno e servomotore, combinato con un meccanismo di alimentazione ausiliario, raggiunge una precisione della lunghezza di taglio di ±0,2 mm a velocità costante, una precisione angolare di ±0,1° e una deviazione di coincidenza dell'angolo di ribaltamento del ramo centrale di ≤0,1 mm, garantendo dimensioni costanti e precisione del giunto per l'impilamento del nucleo a valle.

Sistema di azionamento completo Siemens: prestazioni stabili e affidabili

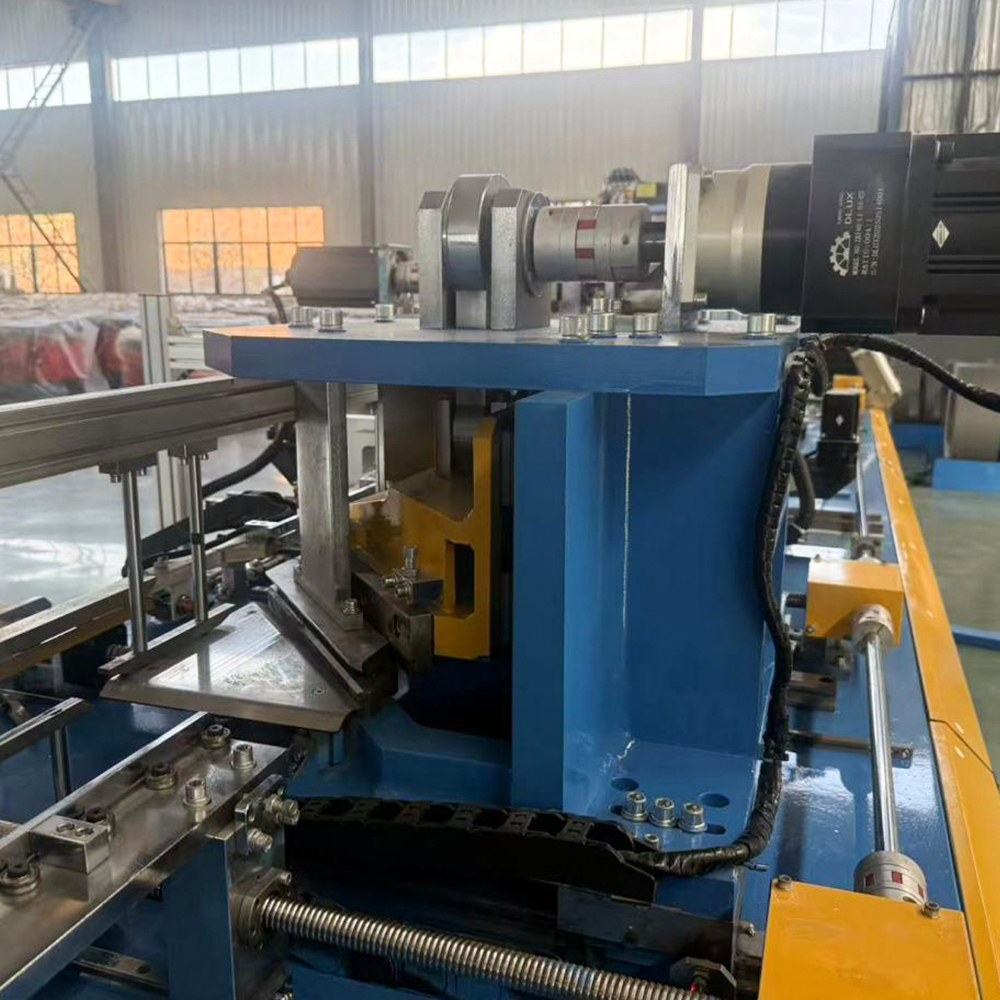

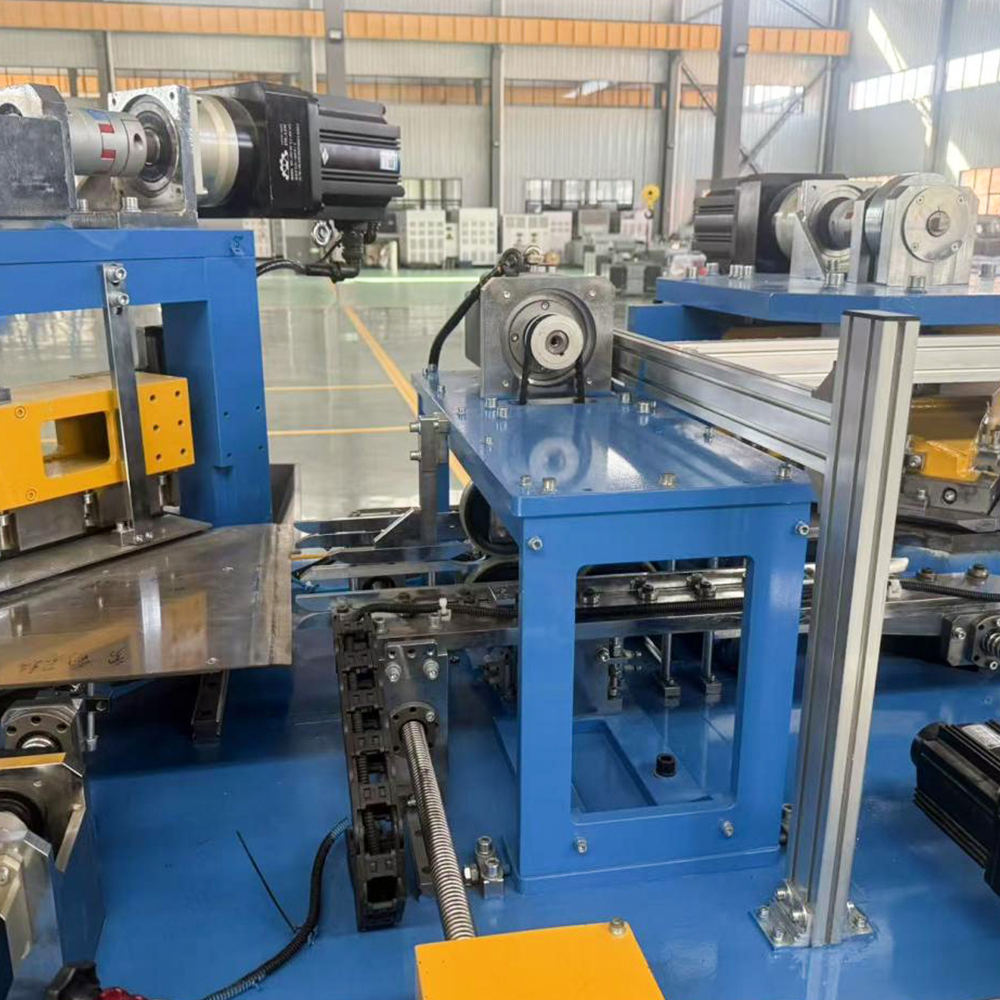

Tutte le stazioni (alimentazione, cesoiatura e punzonatura) sono azionate da servomotori Siemens ad alta risposta e ad alta inerzia. Il sistema di controllo del movimento garantisce un funzionamento stabile e affidabile, un'elevata produttività, un basso tasso di guasti e costi di manutenzione ridotti a lungo termine.

Utensili in carburo cementato: lunga durata
Le lame di cesoia, le matrici per punzonatura a V e le matrici per punzonatrice sono tutte realizzate in carburo cementato (carburo di tungsteno) di marca Zhuzhou Diamond, raggiungendo 200.000-300.000 colpi per affilatura, riducendo significativamente la frequenza di cambio utensile e le interruzioni della produzione non pianificate.

Non è necessaria alcuna fossa di accumulo: installazione semplice ed economica
Un design innovativo della scheda buffer utilizza sensori fotoelettrici multipunto per monitorare la posizione del foglio in tempo reale e abbinare automaticamente la velocità di alimentazione alla velocità di svolgimento. Non è necessario lo scavo di una fossa tampone, riducendo sostanzialmente i costi di costruzione della fondazione e consentendo al tempo stesso la filettatura automatica.

HMI touch screen: funzionamento facile e intuitivo
Un touch screen Siemens con interfaccia grafica consente agli operatori di inserire e modificare rapidamente i parametri di produzione, con un controllo preciso della quantità in uscita per conteggio fogli o per unità trasformatore. Ciò riduce i requisiti di competenza dell'operatore e migliora l'efficienza della gestione della produzione.

Compatibilità del processo in più fasi: ampia adattabilità
Supporta processi di impilamento progressivo trasversale e longitudinale a 3 fasi, 5 fasi e 7 fasi, adattandosi in modo flessibile a diverse strutture del nucleo e soddisfacendo i requisiti di lavorazione dei fogli di vari nuclei di trasformatori di tipo a secco e immersi in olio.

Applicazioni Feedback

Applicazioni del prodotto

L'HJ-DZ-440 viene utilizzato principalmente nel settore della produzione di trasformatori nei seguenti scenari:

Lavorazione di lamiere centrali per trasformatori di potenza di medie e grandi dimensioni: adatta per il taglio di lamierini di grande formato con lunghezze dei nuclei di 770–2400 mm e larghezze di 80–440 mm, soddisfacendo le esigenze di produzione di trasformatori di potenza ad alta capacità.

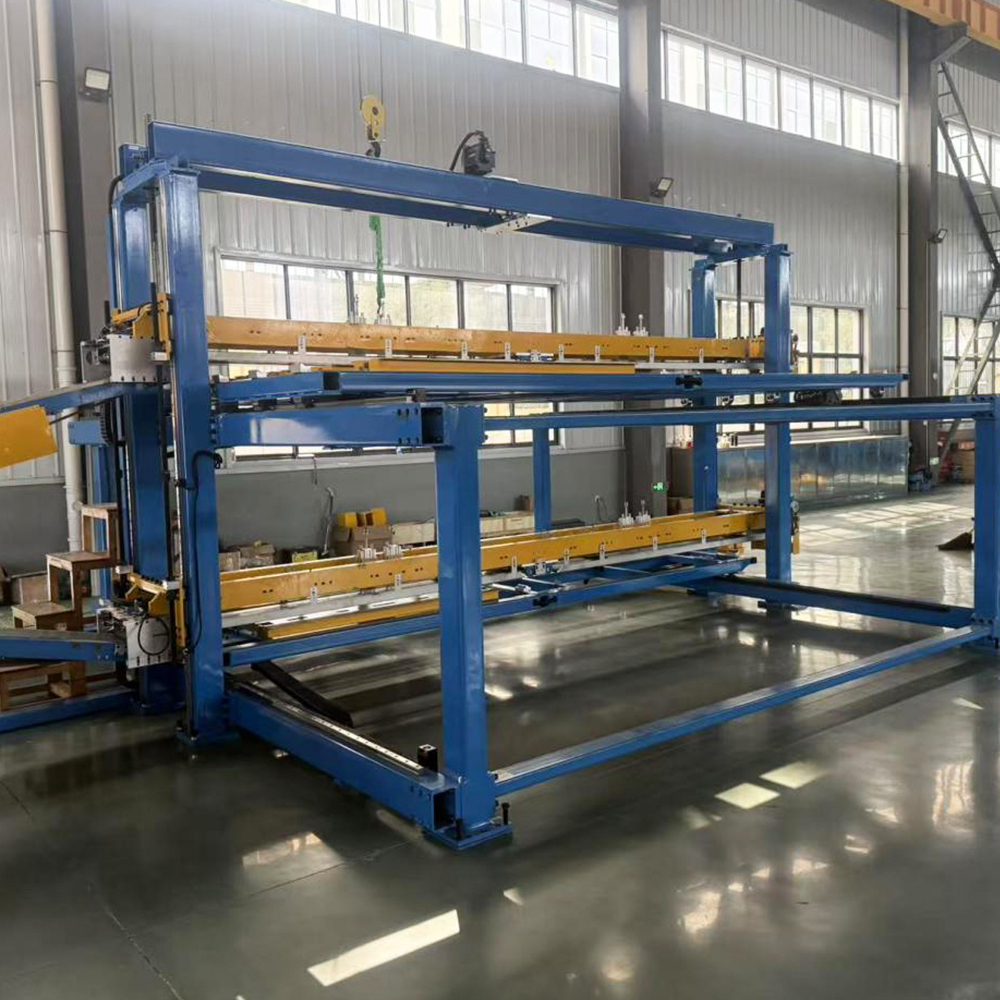

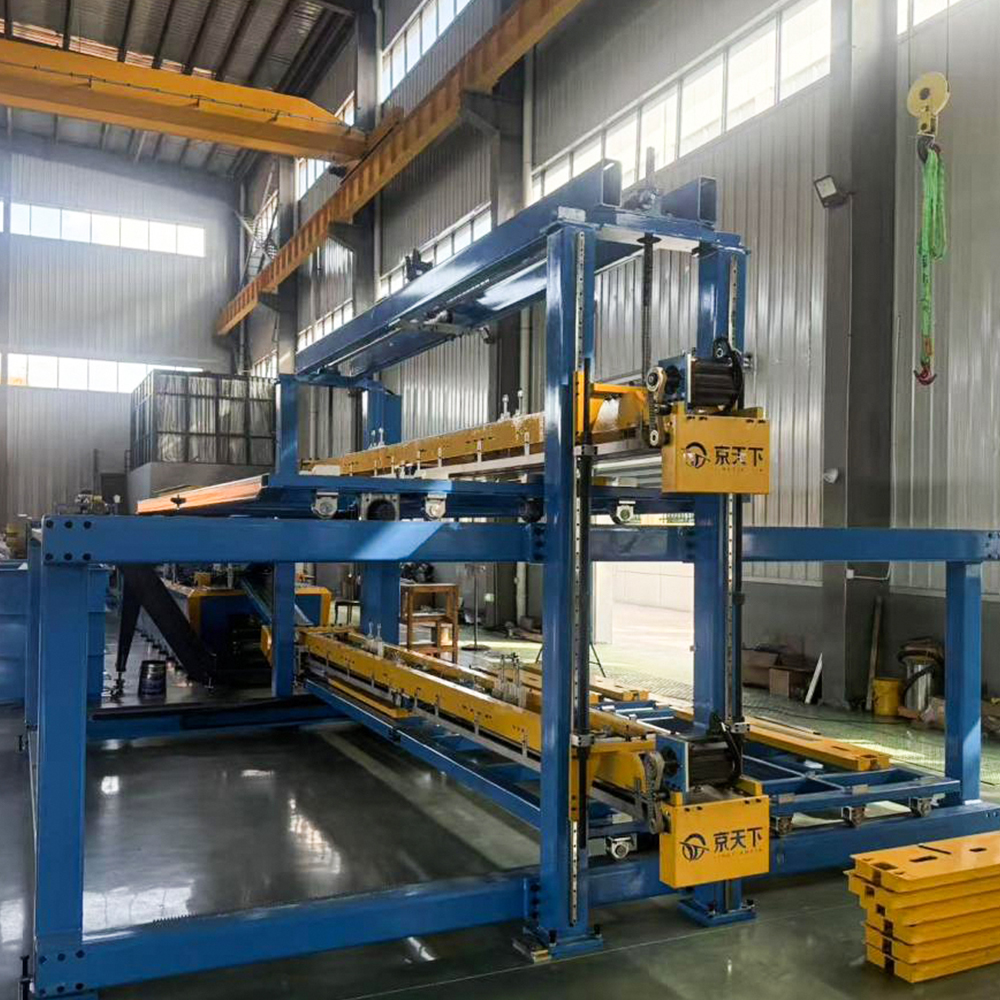

Integrazione della linea di impilamento in linea: si collega direttamente alle apparecchiature di impilamento in linea della serie ZXD, consentendo il taglio e l'impilamento simultanei ed eliminando le fasi intermedie di sollevamento e trasferimento, aumentando significativamente l'efficienza produttiva complessiva.
Cesoia offline autonoma: può anche funzionare come cesoia indipendente; le colonne finite vengono trasferite al processo di impilamento manualmente o tramite trasportatore, mantenendo la compatibilità con i flussi di lavoro di produzione convenzionali.
Produzione di fogli con nucleo multivariato: supporta la lavorazione di fogli per configurazioni con nucleo a 3, 5 rami e altre configurazioni del nucleo, adattabile a tipi di trasformatori di tipo a secco, immersi in olio, di accumulo di energia e altri tipi.

Ulteriori raccomeazioni
Chi siamo
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China Linea di taglio a misura in acciaio al silicio HJ-DZ-440 Suppliers and Linea di taglio a misura in acciaio al silicio HJ-DZ-440 Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
Certificato d'Onore
  • Certificato di brevetto
  • Certificato di brevetto
  • Certificato di brevetto
  • Certificato di brevetto
  • Certificato di brevetto
  • Certificato di brevetto
  • Certificato di brevetto
  • Licenza commerciale
  • Certificazione del Sistema di Gestione della Qualità
Novità
Feedback sul messaggio
Linea di taglio a misura in acciaio al silicio HJ-DZ-440 Industry knowledge

In cosa differisce la linea di taglio a misura HJ-DZ-440 da una linea di taglio per la lavorazione dell'acciaio al silicio?

Nel campo della produzione dei nuclei dei trasformatori, la scelta delle apparecchiature di lavorazione adeguate determina direttamente la qualità del prodotto, l'utilizzo dei materiali e l'efficienza della produzione. Sebbene entrambi linee di taglio a misura in acciaio al silicio e le linee di taglio vengono utilizzate per la lavorazione dell'acciaio al silicio, i loro principi di funzionamento, scenari applicativi e prodotti finali sono fondamentalmente diversi. Questo articolo prende il Linea di taglio a misura in acciaio al silicio HJ-DZ-440 come esempio per fornire un'analisi comparativa dettagliata di questi due metodi di lavorazione, aiutandoti a prendere una decisione consapevole in base alle effettive esigenze produttive.

1. Definizione e posizionamento del nucleo: taglio vs. taglio

A linea di taglio viene utilizzato principalmente per tagliare longitudinalmente bobine di acciaio al silicio larghe in più bobine più strette. Il suo prodotto finito rimane sotto forma di bobina e lo scopo principale è modificare la larghezza del materiale per i successivi processi di stampaggio o taglio. Al contrario, il Linea di taglio a misura in acciaio al silicio HJ-DZ-440 è un sistema di cesoiatura di precisione che taglia i coils in lamiere piane di lunghezze predeterminate. Ancora più importante, è progettato specificamente per l'impilamento della laminazione del nucleo del trasformatore, integrando l'alimentazione, la perforazione, l'intaglio a V, il taglio a 45°/135° e la gestione intelligente dei materiali in un'unica unità automatizzata.

Secondo la definizione del prodotto da Jiangsu Jingtianxia Electric Technology Co., Ltd. , l'HJ-DZ-440 presenta una configurazione standard "2 cesoie, 4 punzoni" (2 unità di cesoiatura, 2 unità di punzonatura a V e 2 unità di perforazione), che supporta il taglio progressivo trasversale e longitudinale a 3 fasi, 5 fasi e 7 fasi. Questo livello di integrazione funzionale è qualcosa di convenzionale linea di taglio in acciaio al silicio semplicemente non è possibile, poiché quest'ultimo esegue solo il taglio longitudinale senza alcuna capacità di taglio trasversale o punzonatura.

2. Flusso del processo e differenze funzionali

Il flusso del processo di una tipica linea di taglio comprende lo srotolamento, il livellamento, il taglio longitudinale mediante coltelli circolari, il controllo della tensione e il riavvolgimento. L'intero processo è continuo e il risultato finale è costituito da più bobine strette. Il Linea di taglio a misura in acciaio al silicio HJ-DZ-440 , segue però una logica di elaborazione completamente diversa. Il suo flusso di lavoro è: srotolamento → livellamento → foratura → intaglio a V → cesoiatura a 45°/135° → impilamento dei fogli. L'apparecchiatura trasforma bobine di acciaio al silicio a grani orientati laminati a freddo in laminazioni dalla forma precisa che soddisfano i rigorosi requisiti dei processi di impilamento delle anime, ottenendo una produzione completamente automatizzata dalla bobina ai fogli finiti.

Le principali differenze funzionali includono:

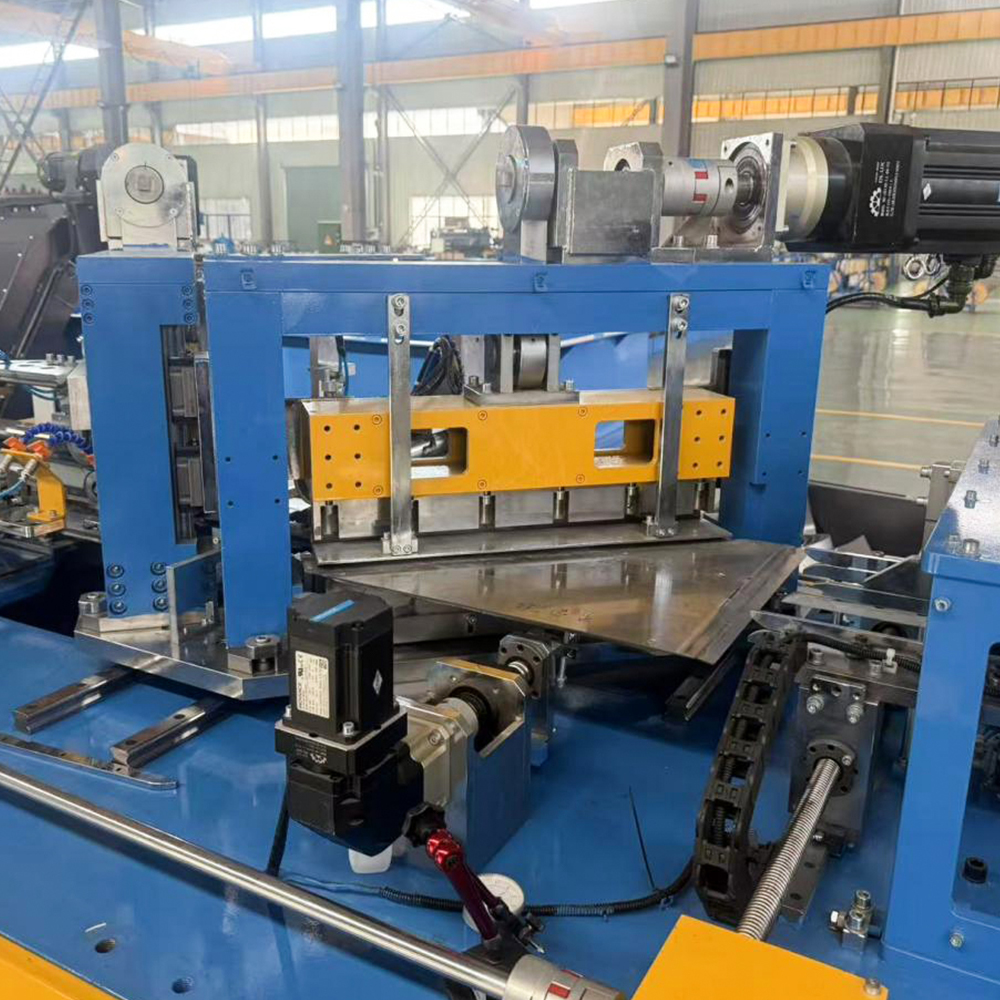

  • Metodo di taglio: Le linee di taglio utilizzano coltelli circolari rotanti per il taglio longitudinale continuo, mentre l'HJ-DZ-440 utilizza la cesoia a ghigliottina di precisione per il taglio trasversale a lunghezze fisse.
  • Capacità di punzonatura: Le linee di taglio non hanno funzione di perforazione; il HJ-DZ-440 integra sia unità di perforazione che di intaglio a V per l'assemblaggio del nucleo del trasformatore.
  • Taglio angolare: L'HJ-DZ-440 supporta il taglio obliquo a 45° e 135°, essenziale per la produzione di nuclei di trasformatori step-lap, una caratteristica assente nelle linee di taglio.
  • Modulo di output: Bobine di uscita delle linee di taglio; il linea di taglio a misura in acciaio al silicio emette fogli impilati pronti per l'assemblaggio del nucleo.

3. Scenari applicativi e utenti tipici

Le linee di taglio sono ampiamente utilizzate nelle industrie generali di lavorazione dei metalli, comprese le parti automobilistiche, gli involucri di elettrodomestici e le officine generali di stampaggio. Questi utenti in genere richiedono solo la riduzione della larghezza e il riavvolgimento per le successive fasi di lavorazione. Al contrario, il Linea di taglio a misura in acciaio al silicio HJ-DZ-440 è specificatamente studiato per l'industria dei trasformatori di potenza, in particolare per la produzione di nuclei di trasformatori ad alta efficienza.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha dotato questa linea di un sistema di controllo del movimento Siemens e di un'architettura completamente servoassistita, consentendole di supportare sia le modalità di produzione di cesoiatura offline che di impilamento diretto in linea. Le applicazioni tipiche includono:

  1. Produzione di nuclei trasformatori step-lap per trasformatori di potenza di grandi dimensioni.
  2. Produzione di lamierini motore con modelli precisi di fori e intagli.
  3. Lavorazione dell'acciaio al silicio a grani orientati (CRGO) con perdita del nucleo minima.
  4. Produzione in grandi volumi di fogli impilati con planarità e qualità dei bordi costanti.

4. Specifiche tecniche e confronto delle prestazioni

Per illustrare chiaramente le differenze tra i Linea di taglio a misura in acciaio al silicio HJ-DZ-440 e una tipica linea di taglio, la tabella seguente fornisce un confronto affiancato dei parametri critici:

Parametro Linea di taglio Linea di taglio a misura HJ-DZ-440
Massimo. larghezza di elaborazione Tipicamente fino a 600 mm 440 mm
Metodo di taglio Longitudinale (coltelli circolari rotanti) Trasversale (cesoie a ghigliottina)
Perforazione Non disponibile 2 unità di perforazione (standard)
Intaglio a V Non disponibile 2 unità di perforazione a V (standard)
Taglio angolare (45°/135°) Non supportato Supportato
Modulo di output Bobine strette Fogli finiti impilati
Sistema di controllo PLC di base Motion control Siemens completamente servoazionato
Passaggi di taglio progressivi Nessuno 3 fasi, 5 fasi, 7 fasi

Questo confronto mostra chiaramente che mentre una linea di taglio è uno strumento versatile per la riduzione della larghezza, la Linea di taglio a misura in acciaio al silicio HJ-DZ-440 è un sistema specializzato e di alta precisione progettato per fornire laminazioni finite pronte per l'impilamento delle anime senza ulteriori fasi di lavorazione.

5. Utilizzo del materiale e qualità dei bordi

Per i produttori di nuclei di trasformatori, l’utilizzo dei materiali ha un impatto diretto sull’efficienza dei costi. Le linee di taglio in genere generano notevoli sprechi di rifinitura dei bordi perché la larghezza totale di più strisce strette raramente corrisponde esattamente alla larghezza originale della bobina. Al contrario, il HJ-DZ-440 ottimizza i modelli di taglio grazie alla sua capacità di taglio progressivo, riducendo al minimo gli sprechi annidando lunghezze e angoli diversi da un'unica bobina.
