Perché il controllo del gioco e della sovrapposizione della lama è importante per la qualità di taglio dell'HJ-DZ-300?

Nella produzione di precisione dei lamierini del nucleo del trasformatore, il processo di taglio determina direttamente le prestazioni magnetiche, il fattore di impilamento e l'accuratezza dimensionale del nucleo finito. Tra tutti i parametri regolabili su una linea di taglio in acciaio al silicio, il gioco delle lame e la sovrapposizione delle lame sono le due variabili più critiche che separano il risultato di alta qualità dal materiale scartato. Per il Linea di taglio in acciaio al silicio HJ-DZ-300 , padroneggiare queste regolazioni non è semplicemente una routine di manutenzione: è la pietra angolare per ottenere laminazioni uniformi, prive di bave e dimensionalmente stabili. Questo articolo esamina il motivo per cui questi parametri richiedono un controllo rigoroso, come interagiscono con l'architettura servo-azionata della macchina e quali vantaggi pratici ottengono i produttori da una calibrazione precisa.

1. Le basi fisiche del taglio: perché sono importanti il gioco e la sovrapposizione

Il taglio è un processo basato sulla frattura, non un'azione di taglio. Quando la lama superiore scende contro quella inferiore, incide la lamiera di acciaio al silicio, dando origine a crepe che si propagano da entrambi i lati fino ad incontrarsi. Gioco della lama -Lo spazio orizzontale tra le lame superiore e inferiore-determina il punto in cui queste linee di fessura si intersecano. Se la distanza è eccessiva, le fessure si mancano, producendo un bordo ruvido e strappato con bave pronunciate e un'ampia zona di frattura. Se il gioco è troppo piccolo, le lame esercitano uno stress eccessivo, accelerando l'usura e generando calore che può alterare le proprietà magnetiche dell'acciaio al silicio a grani orientati.

Sovrapposizione delle lame , al contrario, è la profondità di penetrazione verticale della lama superiore oltre il tagliente della lama inferiore. Questo parametro controlla la quantità di materiale soggetto a compressione e tensione simultanee. Una sovrapposizione insufficiente determina una separazione incompleta, lasciando linguette o frammenti pendenti che danneggiano le successive operazioni di impilamento. Una sovrapposizione eccessiva aumenta l'attrito e la deflessione della lama, causando ondulazioni dei bordi e microfessure che degradano il fattore di impilamento della laminazione. Su Linea di taglio in acciaio al silicio HJ-DZ-300 , entrambi i parametri devono essere impostati entro tolleranze strette, in genere gioco al 5-8% dello spessore del materiale e sovrapposizione a 0,3-0,5 mm per acciaio al silicio da 0,23-0,35 mm, per ottenere il risultato desiderato. altezza della bava inferiore a 0,03 mm richiesto dagli standard principali del trasformatore.

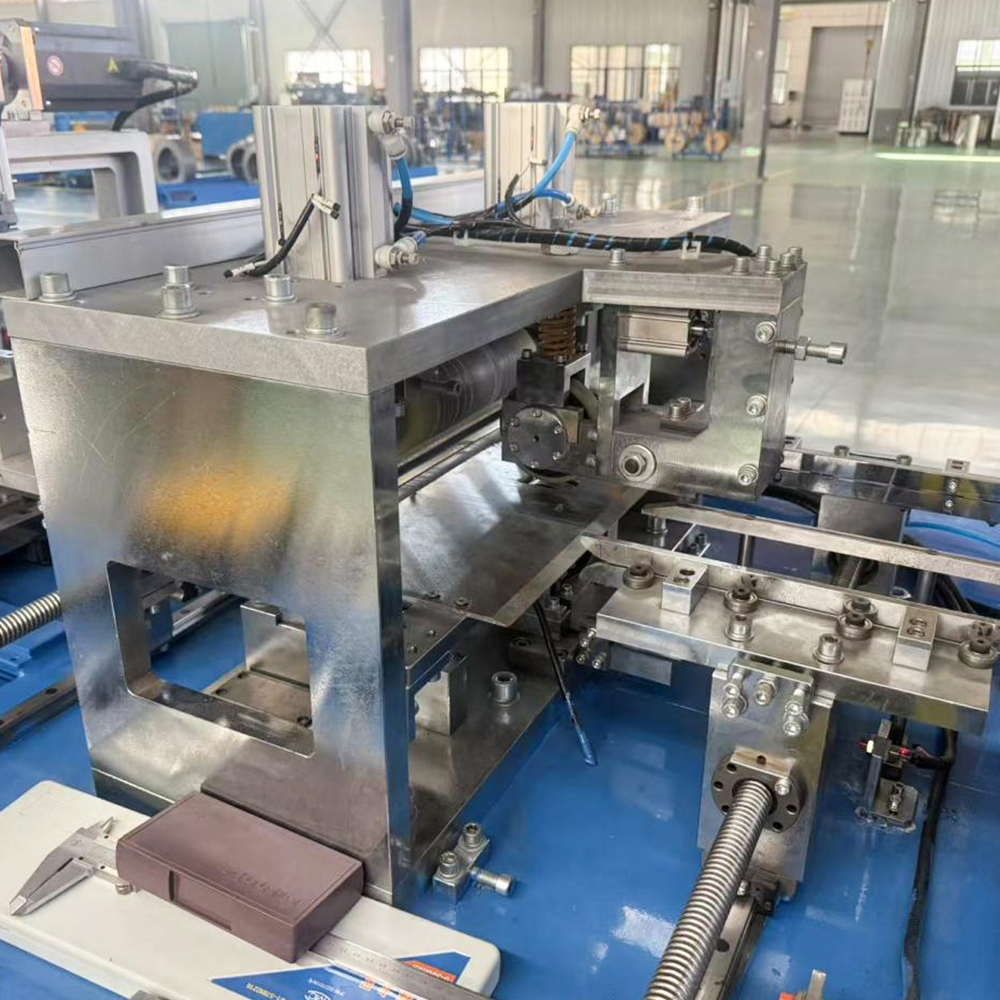

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha integrato questa comprensione fisica nel Linea di taglio in acciaio al silicio HJ-DZ-300 dotandolo di un sistema digitale di regolazione della distanza tra le lame. A differenza delle configurazioni manuali basate sugli spessori, questo sistema utilizza cunei servoazionati che consentono agli operatori di memorizzare e richiamare i valori di gioco/sovrapposizione per diversi gradi di materiale. Questa funzionalità risolve direttamente la variabilità introdotta dalle differenze tra i lotti delle bobine, garantendo che il attrezzature per il taglio dell'acciaio al silicio mantiene una precisione ripetibile durante i cicli di produzione.

2. Classificazione dei fattori di qualità di taglio sull'HJ-DZ-300

Per comprendere sistematicamente perché il controllo della lama è vitale, possiamo dividere gli attributi di qualità di taglio in tre categorie interconnesse: geometria del bordo, stabilità dimensionale e integrità del materiale. Ciascuna categoria risponde in modo diverso alle regolazioni del gioco e della sovrapposizione e ciascuna influisce direttamente sulle prestazioni finali del nucleo del trasformatore.

2.1 Geometria del bordo: altezza della bava e rollover

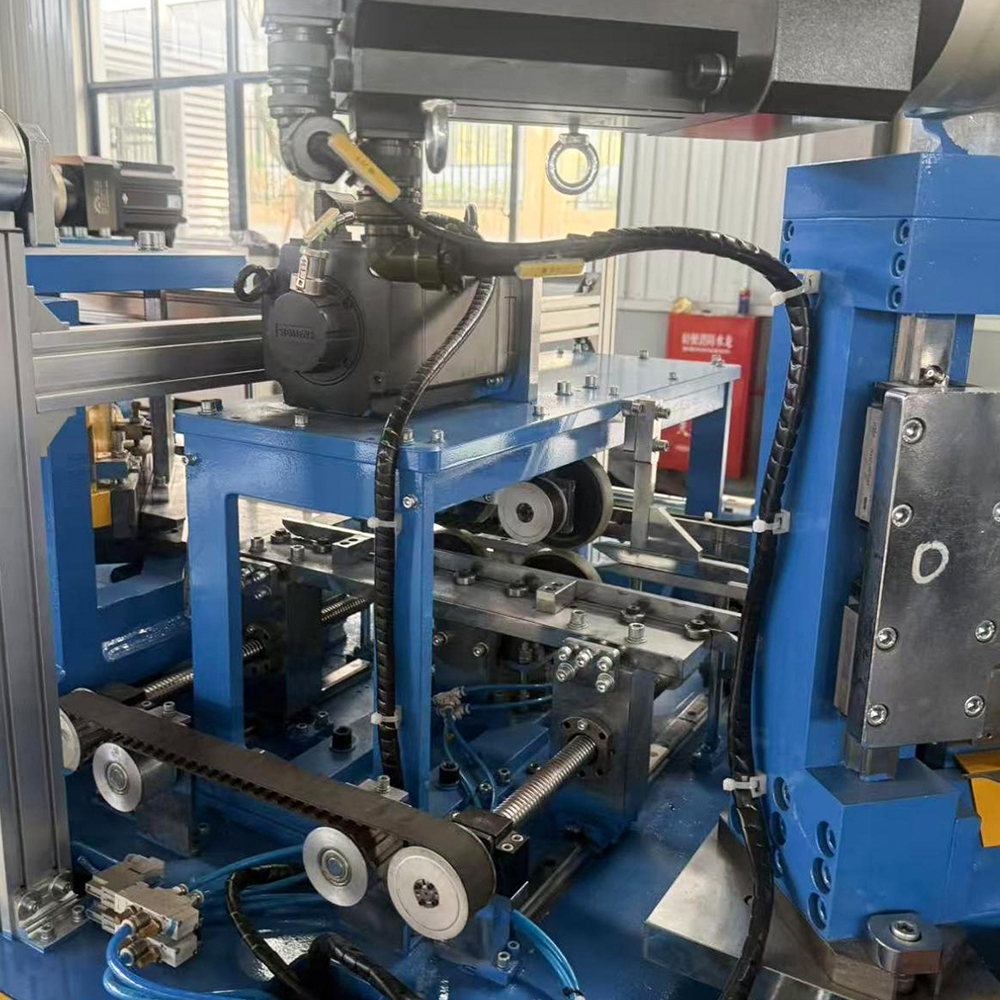

La geometria del bordo è l'indicatore più visibile della qualità di taglio. Le bave, ovvero le sporgenze rialzate e affilate lungo il bordo tagliato, sono controllate principalmente dal gioco della lama. Su Linea di taglio in acciaio al silicio HJ-DZ-300 , il sistema di controllo del movimento Siemens monitora la posizione della lama in tempo reale, compensando l'espansione termica durante il funzionamento continuo. Quando la distanza è ottimizzata per uno spessore del materiale specifico (ad esempio, 0,27 mm), i piani di frattura si allineano perfettamente, producendo una rottura netta con un ribaltamento minimo (la depressione arrotondata sul bordo superiore). Un gioco eccessivo aumenta la profondità di ribaltamento, il che riduce l'effettiva area della sezione trasversale magnetica e aumenta le perdite per correnti parassite nel nucleo assemblato.

Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce una procedura di calibrazione dedicata per Sistema di taglio HJ-DZ-300 , utilizzando le strisce reattive di ogni nuova bobina per verificare la qualità dei bordi prima della produzione completa. Questa procedura, documentata nell'HMI della macchina, guida gli operatori attraverso una regolazione graduale della distanza in base all'altezza della bava misurata, garantendo che la geometria del bordo rimanga entro le tolleranze ISO 9013:2017 anche durante la lavorazione di qualità ad alta permeabilità come 23ZH85.

2.2 Stabilità dimensionale: precisione della lunghezza e ortogonalità

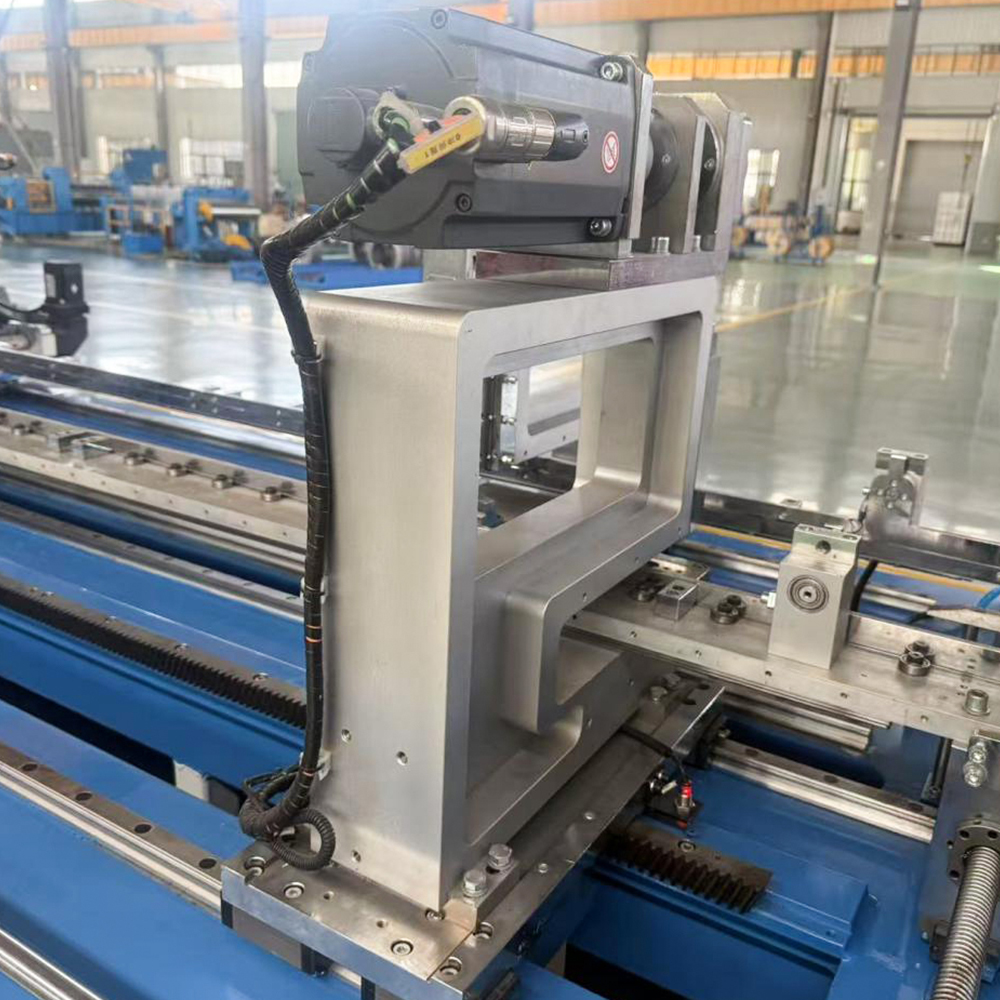

Mentre molti presumono che la precisione della lunghezza dipenda esclusivamente dal servo del rullo di alimentazione, la sovrapposizione delle lame influenza indirettamente la stabilità dimensionale. Quando la sovrapposizione è troppo alta, la lama superiore si flette leggermente durante la penetrazione, creando un taglio rastremato che devia dalla linea di taglio programmata. Questo effetto è amplificato su nastri più stretti (al di sotto di 50 mm di larghezza), dove la deflessione della lama diventa una percentuale significativa della larghezza del nastro. Il Linea di taglio in acciaio al silicio HJ-DZ-300 mitiga questo problema grazie al design rigido del telaio a C e alle guide lineari precaricate, ma la sovrapposizione deve comunque essere calibrata per corrispondere alla resistenza allo snervamento del materiale. Ad esempio, gli acciai a grani altamente orientati con durezza maggiore richiedono una sovrapposizione leggermente ridotta per impedire la deflessione della lama, mentre gli acciai non orientati di qualità inferiore possono tollerare una penetrazione più profonda.

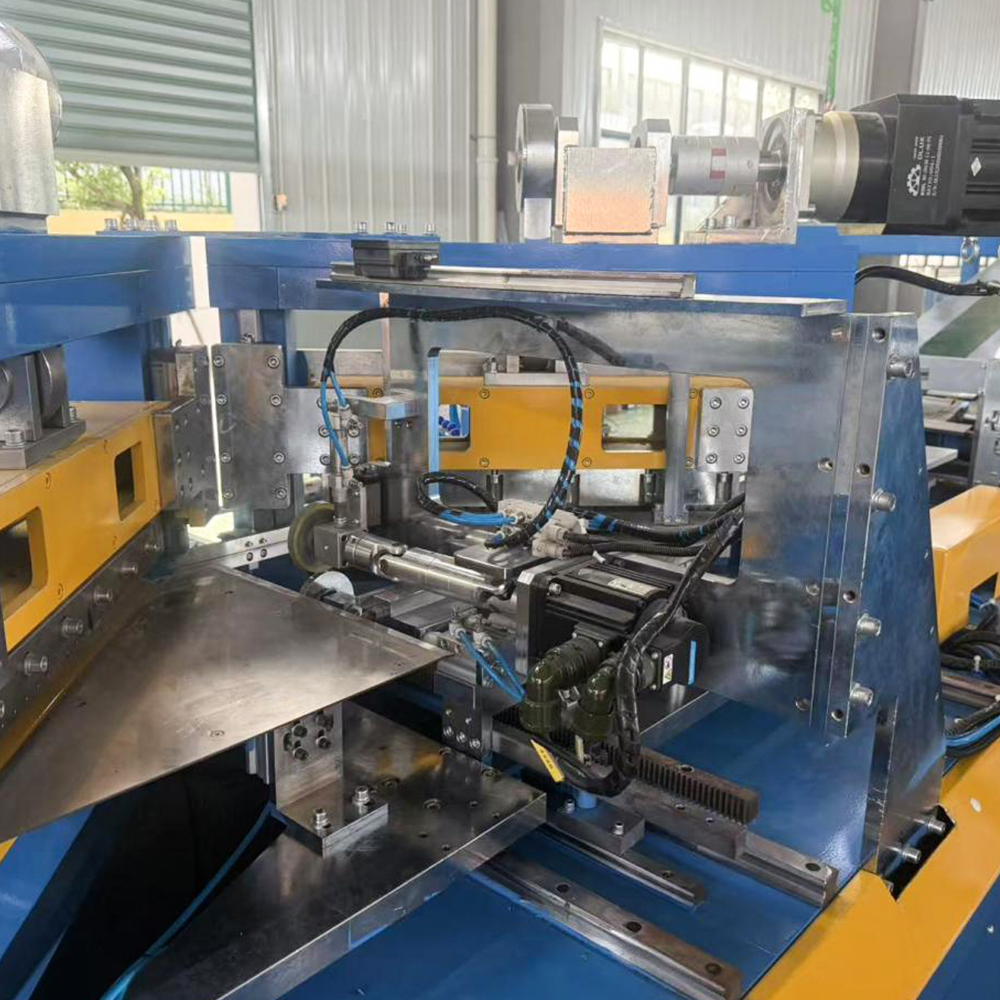

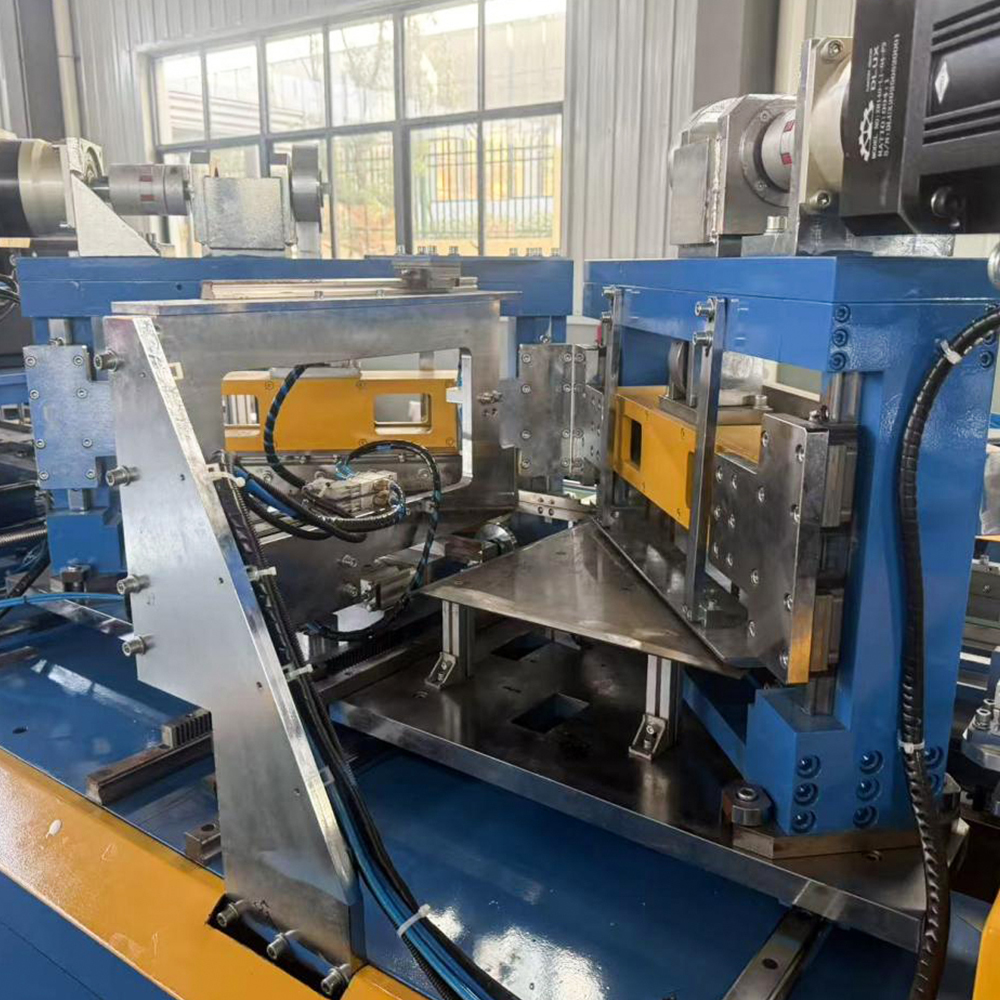

Inoltre, la macchina architettura completamente servo-guidata integra le operazioni di cesoiatura con quelle di punzonatura (foratura e punzonatura a V) in un unico passaggio. Qualsiasi errore dimensionale introdotto da una sovrapposizione impropria si propaga alle caratteristiche punzonate, disallineando i fori di impilamento e influenzando l'assemblaggio del nucleo. Il controllo digitale della sovrapposizione sul Linea di taglio HJ-DZ-300 consente agli operatori di impostare valori di sovrapposizione con una risoluzione di 0,01 mm, fondamentale per mantenere la tolleranza di lunghezza di ±0,05 mm richiesta per i nuclei dei trasformatori di distribuzione ad alta efficienza.

2.3 Integrità del materiale: sollecitazione, rivestimento e proprietà magnetiche

L'acciaio al silicio è rivestito con uno strato isolante (solitamente rivestimento C-5 o C-6) per ridurre al minimo le perdite di correnti parassite interlaminari. Un eccessivo gioco o sovrapposizione della lama induce ulteriore sollecitazione di taglio che può delaminare o microincrinare questo rivestimento lungo il bordo tagliato. Anche se le bave vengono rimosse in una successiva fase di sbavatura, lo stress del materiale sottostante rimane. Il Linea di taglio in acciaio al silicio HJ-DZ-300 riduce questo rischio impiegando a sequenza di taglio a basso rumore e a basso impatto che utilizza profili di accelerazione controllata per il pistone. Questa sequenza, combinata con la sovrapposizione ottimizzata, garantisce che la zona di deformazione plastica non si estenda più di 0,5 mm dal bordo tagliato, preservando l'orientamento dei grani e l'adesione del rivestimento nella regione attiva del nucleo.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha convalidato questo approccio attraverso test approfonditi su acciaio di grado M4 da 0,30 mm, dimostrando che le impostazioni corrette della lama riducono il degrado della perdita del nucleo fino all'8% rispetto a linee scarsamente regolate. Questo vantaggio in termini di prestazioni è particolarmente prezioso per i produttori che producono nuclei per trasformatori ad alta efficienza, dove ogni watt di riduzione delle perdite si traduce in risparmi energetici tangibili durante il ciclo di vita del prodotto.

La tabella sopra riassume il modo in cui ciascun fattore di qualità si riferisce ai parametri della pala e alle corrispondenti misure ingegneristiche implementate sulla lama Linea di taglio in acciaio al silicio HJ-DZ-300 . Questo approccio sistematico consente agli operatori di dare priorità alle regolazioni in base alla modalità di difetto più critica per un dato ordine.

3. Strategia pratica di controllo e vantaggi operativi

Implementazione di un efficace controllo della distanza della lama e della sovrapposizione sul Linea di taglio in acciaio al silicio HJ-DZ-300 segue un flusso di lavoro strutturato che combina convalida pre-impostazione, monitoraggio in-process e compensazione adattiva. Di seguito è riportata la procedura passo-passo consigliata, che Jiangsu Jingtianxia Electric Technology Co., Ltd. addestra tutti i clienti a eseguire durante la messa in servizio della macchina e la manutenzione settimanale.

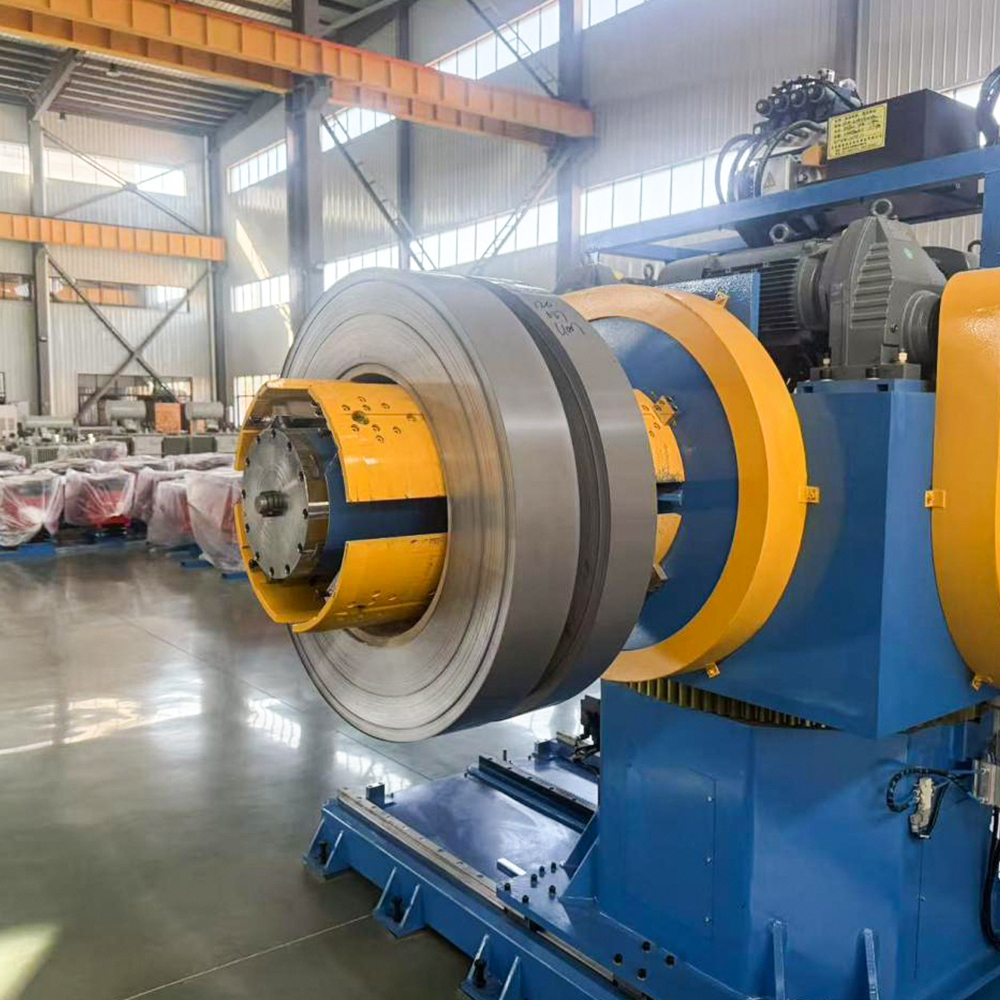

1. Qualificazione dei materiali – Misurare lo spessore e la durezza effettivi di ogni nuovo lotto di coil utilizzando lo spessimetro integrato; inserire questi valori nel pannello di controllo per ricalcolare automaticamente la distanza consigliata (5–8% dello spessore) e il valore base di sovrapposizione.
2. Convalida del taglio di prova – Eseguire 10-15 strisce reattive con le impostazioni calcolate; misurare l'altezza della bava con un micrometro digitale e controllare la profondità di ribaltamento utilizzando un comparatore ottico. Regolare la distanza con incrementi di 0,005 mm finché l'altezza della bava non si stabilizza al di sotto di 0,03 mm.
3. Accordatura di sovrapposizione dinamica – Aumentare gradualmente la sovrapposizione dal valore base finché il bordo tagliato non mostra una zona di taglio uniforme (circa 1/3 dello spessore del materiale). Se compaiono onde sui bordi, ridurre la sovrapposizione di 0,02 mm e verificare la precisione della lunghezza su una macchina di misura a coordinate.
4. Memorizzare la ricetta ottimizzata – Salvare i valori finali di distanza e sovrapposizione nel database delle ricette della macchina in base al tipo e allo spessore del materiale specifico. Ciò consente il richiamo immediato per esecuzioni future, eliminando i ritardi dovuti a tentativi ed errori.
5. Riverifica periodica – Ogni 8 ore di produzione o dopo 5000 cicli di cesoia, eseguire una striscia reattiva veloce per rilevare l’usura della lama; utilizzare la funzione di compensazione automatica dell'usura che regola progressivamente la distanza per mantenere una qualità del bordo costante.

I produttori che adottano questa strategia di controllo segnalano numerosi vantaggi quantificabili. Innanzitutto, il tasso di scarto dovuto a difetti sui bordi scende dal tipico 3–5% a meno dello 0,8%, migliorando direttamente la resa del materiale, un fattore critico dato l’alto costo dell’acciaio al silicio a grani orientati. In secondo luogo, la durata della lama si estende di circa il 40% perché la sovrapposizione ottimale riduce i carichi d'impatto e l'usura irregolare. In terzo luogo, il fattore di impilamento dei nuclei migliora di 0,5–1,0 punti percentuali, il che si traduce in volumi dei nuclei più piccoli per lo stesso valore VA o in una maggiore efficienza per lo stesso ingombro. Questi vantaggi vengono costantemente raggiunti su Piattaforma di taglio HJ-DZ-300 , rendendolo la scelta preferita per i produttori che non possono permettersi tempi di inattività per la riaffilatura delle lame.

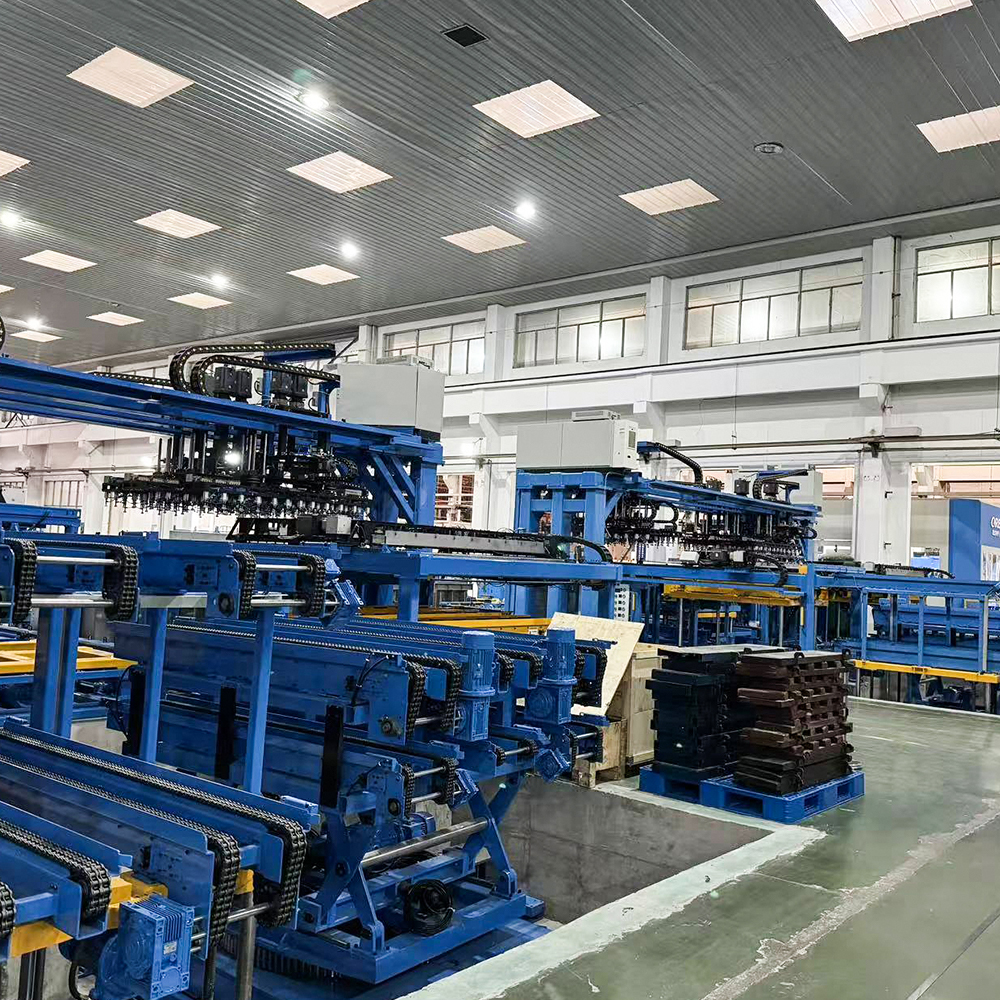

Jiangsu Jingtianxia Electric Technology Co., Ltd. supporta questi vantaggi operativi con un pacchetto post-vendita completo che include l'accesso diagnostico remoto al controller Siemens, consentendo ai tecnici esperti di mettere a punto i parametri della lama anche durante le ore fuori turno. Questo livello di supporto, combinato con la rigidità meccanica intrinseca della macchina, garantisce che il Linea di taglio in acciaio al silicio HJ-DZ-300 offre prestazioni costanti in diversi scenari di produzione, dai nuclei prototipo in piccoli lotti alle serie ad alto volume di laminazioni E-I standard.
