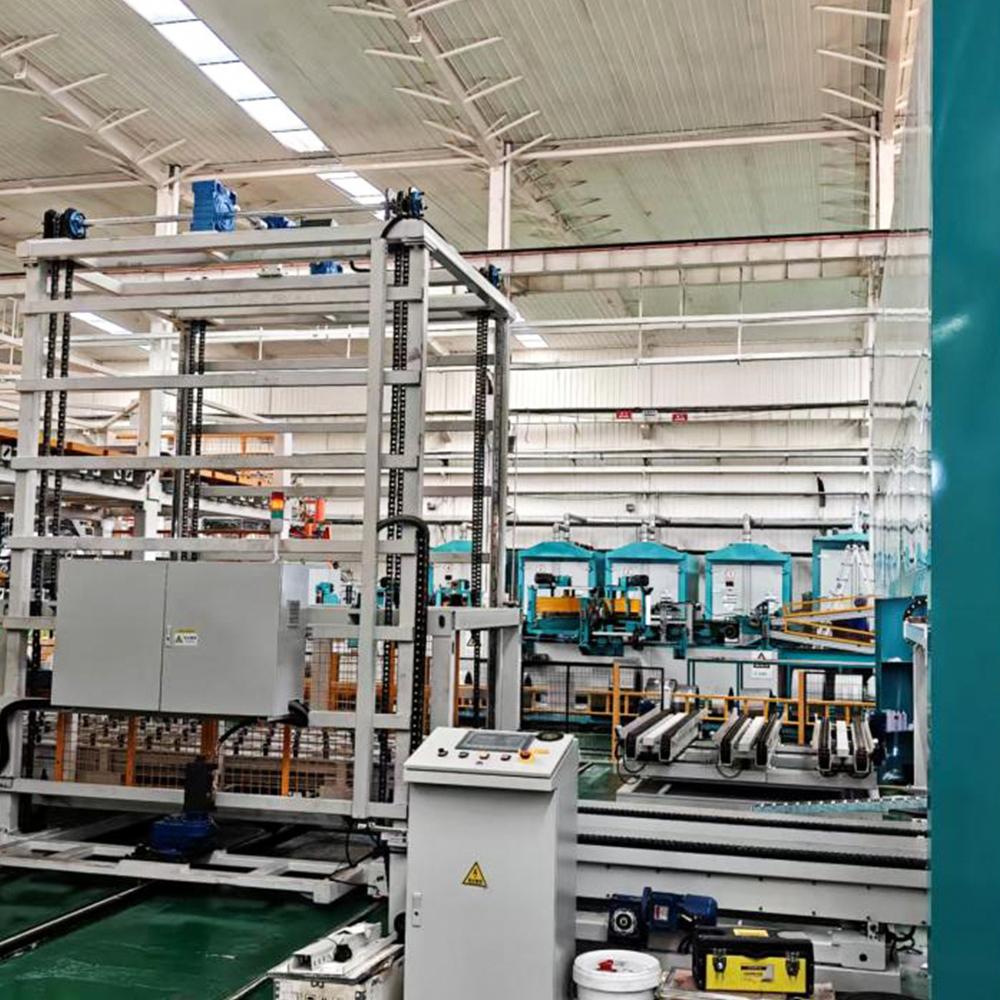

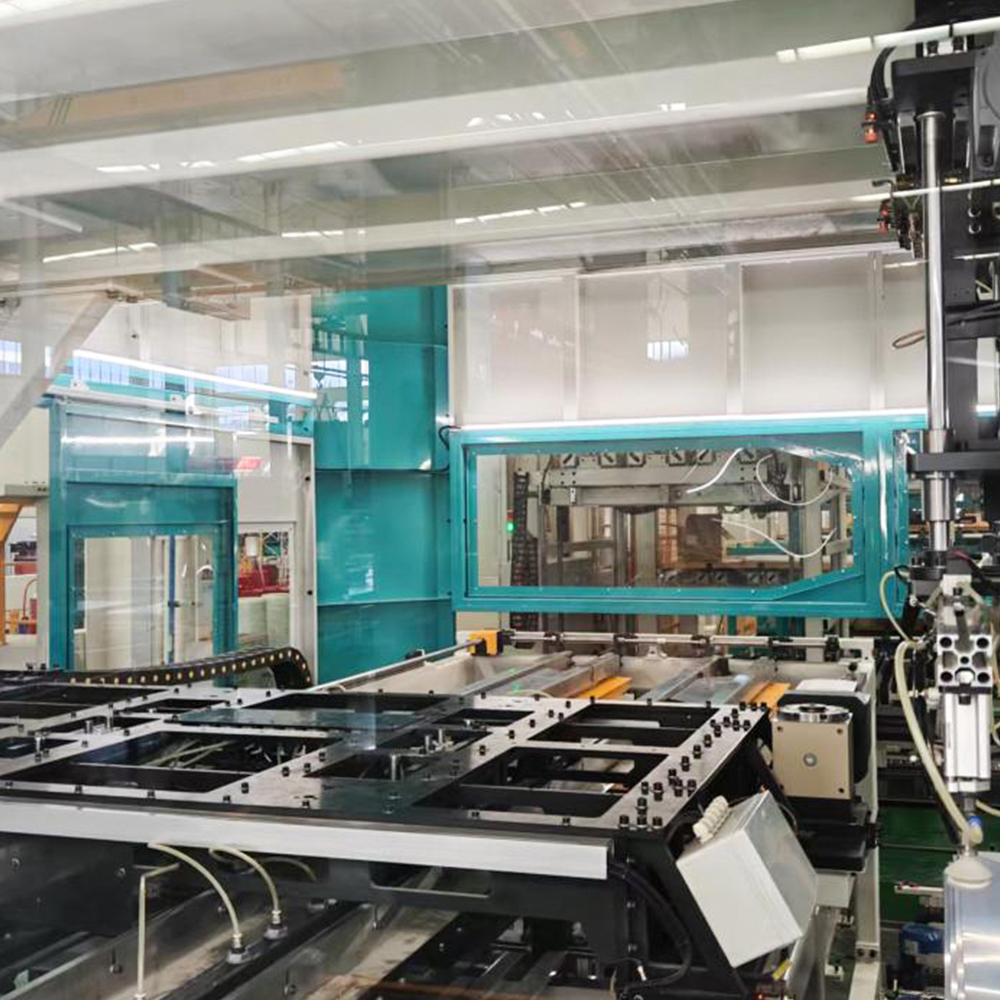

Linea di impilamento di nuclei di trasformatori offline LXD-260-2

Come funziona la linea di impilamento dei nuclei del trasformatore offline LXD-260-2?

Per decenni, la produzione di nuclei di trasformatori è rimasta una delle ultime frontiere in cui persisteva ostinatamente l’intervento manuale. Mentre le industrie adiacenti abbracciavano l’automazione robotica e sincronizzavano i flussi di produzione, il core stacking, il delicato processo di assemblaggio di migliaia di laminazioni di acciaio al silicio in un preciso circuito magnetico, continuava a fare affidamento su operatori esperti che sequenziavano, orientavano e stratificavano manualmente i fogli. Questo approccio tradizionale introduce un’usura variabile della lamiera, una gestione della deformazione, traferri incoerenti e, in definitiva, aumenta le perdite del nucleo e il rumore acustico. Per rompere radicalmente questo paradigma, Jiangsu Jingtianxia Electric Technology Co., Ltd. ha progettato il Linea di impilamento di nuclei di trasformatori offline LXD-260-2 —un sistema automatico a colonna che ridefinisce la precisione, la ripetibilità e la produttività nell'assemblaggio del nucleo offline.

Al suo centro, il Linea di impilamento di nuclei di trasformatori offline LXD-260-2 funziona come una piattaforma di impilamento completamente automatizzata e priva di contenitori di materiale. Riceve lamiere di acciaio al silicio non perforate direttamente da una linea di taglio trasversale, le impila nell'esatta sequenza di taglio e laminazione in colonne verticali e trasporta queste colonne a un meccanismo di impilamento dedicato. Un gruppo mobile con ventose a vuoto preleva quindi ciascuna laminazione, la posiziona su un binario di precisione e infine la impila in base ai requisiti strato per strato del disegno centrale, il tutto senza la manipolazione umana dei singoli fogli. Questo flusso di lavoro elimina le tre principali modalità di errore dell'impilamento manuale: abrasione superficiale, disallineamento e pressione di impilamento incoerente.

Prima di addentrarci nei sottosistemi tecnici, vale la pena sottolinearlo Jiangsu Jingtianxia Electric Technology Co., Ltd. porta in questo settore oltre 46 specialisti tecnici interni e un sistema di produzione maturo. Il portafoglio dell’azienda, che spazia dai nuclei dei trasformatori, alle attrezzature intelligenti per l’impilamento, alle macchine per il taglio trasversale e alla logistica automatizzata, fornisce l’ecosistema in cui il Linea di impilamento di nuclei di trasformatori offline LXD-260-2 prospera. Non si tratta di una macchina autonoma, ma di un nodo all’interno di un’infrastruttura di officina completamente digitalizzata, che consente il monitoraggio in tempo reale e il controllo adattivo del processo.

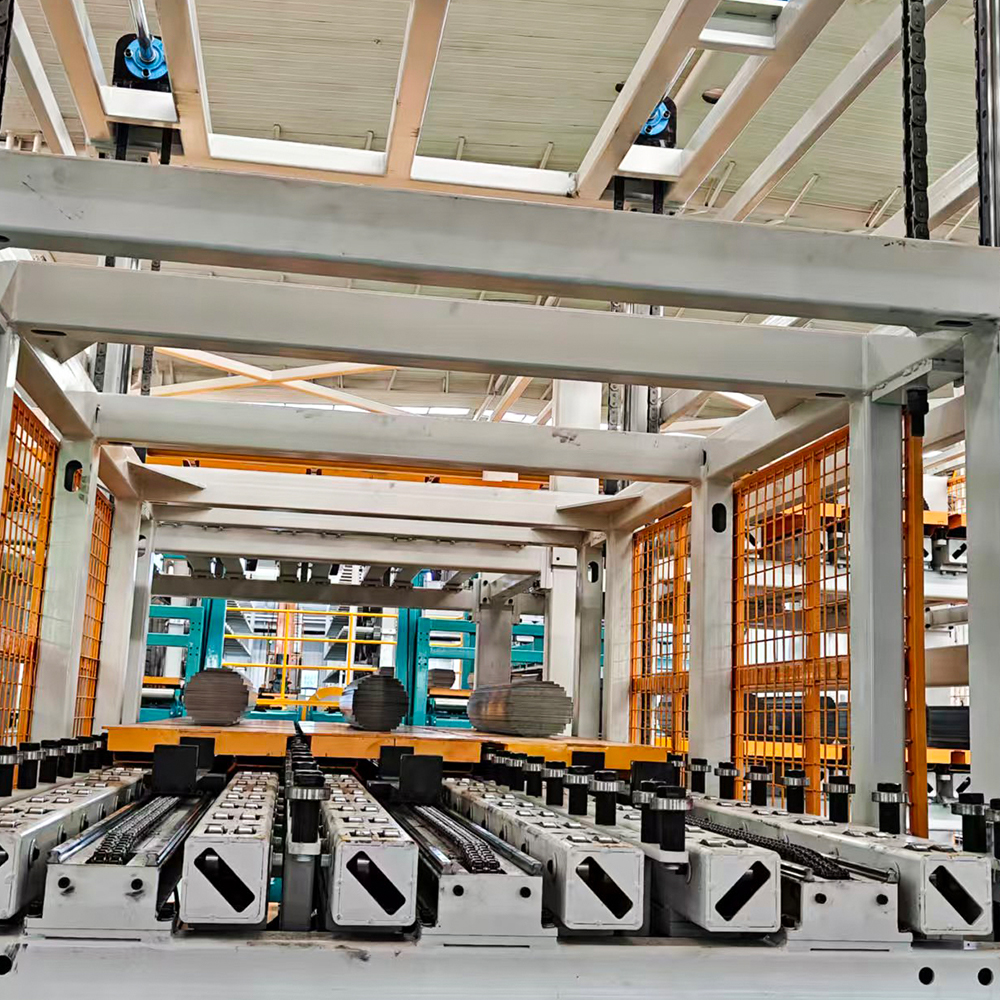

1. Modulo di alimentazione e sequenziamento del materiale di tipo a colonna

Definizione e posizionamento: Questo modulo funge da punto di ingresso del Linea di impilamento di nuclei di trasformatori offline LXD-260-2 . A differenza dei sistemi convenzionali che si basano su contenitori o cassette di materiale con pile preordinate, questa apparecchiatura utilizza un meccanismo a colonna che si interfaccia direttamente con l'uscita di una linea di taglio trasversale. I fogli non perforati vengono automaticamente trasportati e montati in colonne verticali, preservando l'esatta sequenza di taglio, un requisito fondamentale per i progetti step-lap.

Caratteristiche funzionali principali: L'alimentatore a colonna incorpora elevatori servocomandati che mantengono un'altezza di prelievo dei fogli costante, compensando la riduzione dell'altezza della colonna man mano che i fogli vengono consumati. Le ventose con punte a contatto morbido prevengono sbavature sui bordi e graffi sulla superficie. Un percorso di posizionamento dedicato, dotato di sensori guidati dai bordi, garantisce che ogni foglio sia squadrato rispetto a un bordo di riferimento prima del trasferimento. Il sistema gestisce spessori di lamiera che vanno da 0,18 mm a 0,35 mm e larghezze fino a 260 mm (da qui la designazione “260”), con una precisione di impilamento di ±0,1 mm per strato.

Scenari applicativi tipici: Questo modulo è particolarmente vantaggioso negli ambienti di produzione ad alto mix e a basso volume in cui i progetti principali cambiano frequentemente. Poiché il sistema legge le ricette di impilamento direttamente dal Manufacturing Execution System (MES), può passare tra nuclei E, nuclei U e persino nuclei trifase asimmetrici senza modifiche fisiche: si regolano solo i parametri software.

Vantaggi differenziati: Rispetto agli impilatori alimentati da caricatore, l'approccio a colonna elimina la necessità di preimpilamento e trasferimento manuale tra taglio e impilamento, riducendo lo stoccaggio intermedio e i danni associati alla movimentazione. Supporta inoltre il funzionamento continuo per turni prolungati, poiché la linea di taglio trasversale può alimentare il materiale in tempo reale.

Integrazione delle capacità aziendali: Jiangsu Jingtianxia Electric Technology Co., Ltd. ha integrato il proprio software di monitoraggio in tempo reale in questo modulo, consentendo agli operatori di visualizzare il consumo di fogli, i tassi di scarto e l'allineamento degli alimentatori attraverso un dashboard centrale.

• Specifiche chiave: Larghezza foglio 80–260 mm, spessore 0,18–0,35 mm, velocità di impilatura fino a 120 fogli/minuto.
• Sensori integrati: Doppio rilevatore di bordi fotoelettrici e trasduttori di pressione a vuoto per il rilevamento dei guasti.
• Compatibilità dei materiali: Acciaio al silicio a grani orientati (gradi da M‑4 a M‑6) e leghe amorfe ad alta permeabilità.

2. Stazione di posizionamento e allineamento di precisione

Definizione e posizionamento: Dopo che i fogli sono stati prelevati dalla colonna, vengono trasportati a una stazione di posizionamento dedicata, il secondo sottosistema critico del Linea di impilamento di nuclei di trasformatori offline LXD-260-2 . Questa stazione è responsabile della correzione di eventuali piccole deviazioni angolari o traslazionali introdotte durante il trasferimento a vuoto, garantendo che ogni laminazione si allinei perfettamente con la pila di anime in crescita.

Caratteristiche funzionali principali: La stazione utilizza una strategia di allineamento a doppia fase. Innanzitutto, una serie di arresti meccanici caricati a molla spinge delicatamente il foglio contro un angolo di riferimento fisso. In secondo luogo, un sistema assistito dalla visione acquisisce il contorno del foglio e lo confronta con il modello CAD nominale; se le discrepanze superano 0,05 mm, il sistema attiva uno scarto automatico prima che il foglio raggiunga la testa di impilamento. Questo feedback a circuito chiuso è fondamentale per mantenere lo schema step-lap, che influenza direttamente le proprietà magnetiche del nucleo e la perdita a vuoto.

Scenari applicativi tipici: Questo sottosistema è indispensabile per nuclei di trasformatori di potenza di grandi dimensioni (≥ 100 MVA) dove anche un disallineamento a livello di micron si traduce nella formazione di punti caldi e in un aumento delle vibrazioni. È altrettanto utile per i trasformatori di distribuzione, dove il controllo coerente del gap riduce il rumore udibile per soddisfare i rigorosi standard ambientali urbani.

Vantaggi differenziati: Mentre molti impilatori offline concorrenti si affidano esclusivamente al preallineamento meccanico, l'LXD‑260‑2 incorpora un circuito visivo che corregge attivamente le variazioni delle bave di taglio e la curvatura del foglio, due difetti comuni che la movimentazione manuale non può compensare. Ciò produce un nucleo più squadrato con giunti step-lap più stretti, riducendo direttamente la corrente di eccitazione.

Integrazione delle capacità aziendali: Gli algoritmi di visione sono stati sviluppati internamente dal team di ricerca e sviluppo di Jiangsu Jingtianxia Electric Technology Co., Ltd. , sfruttando il loro ampio database di difetti di laminazione raccolti da installazioni sul campo in Asia ed Europa.

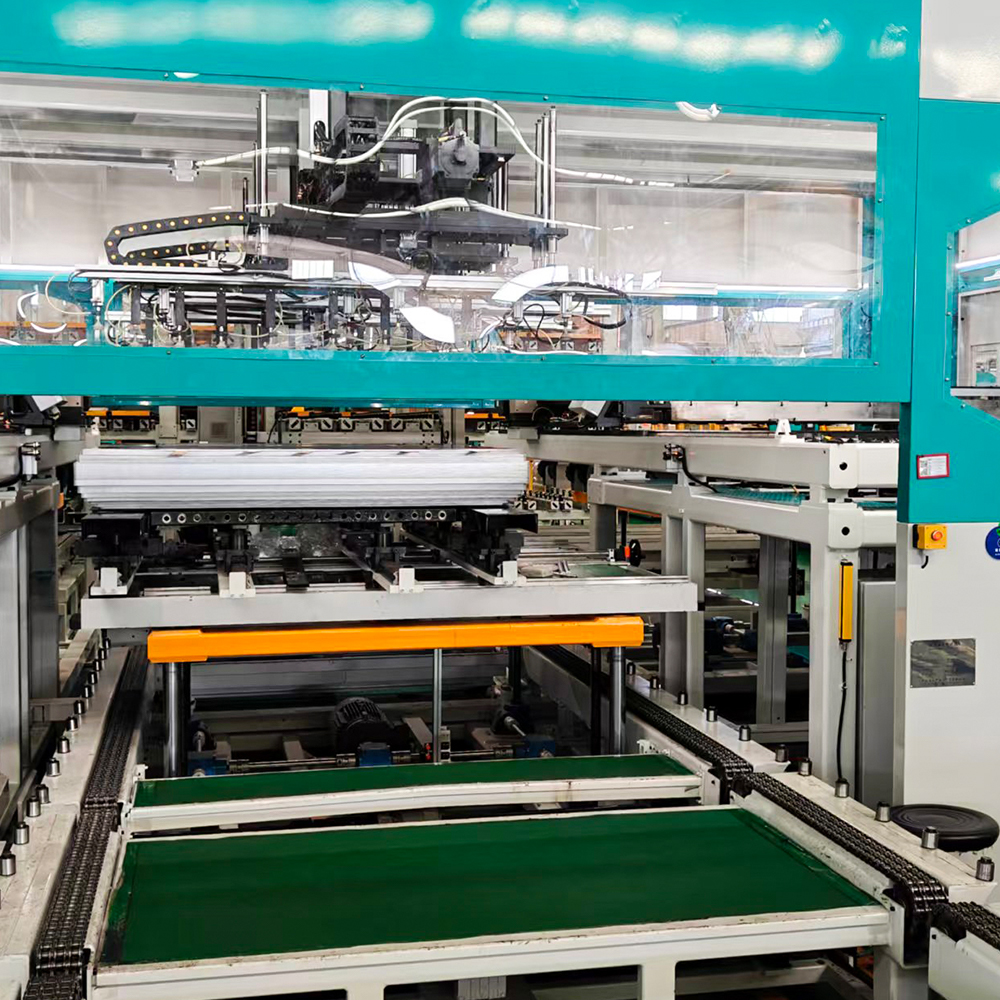

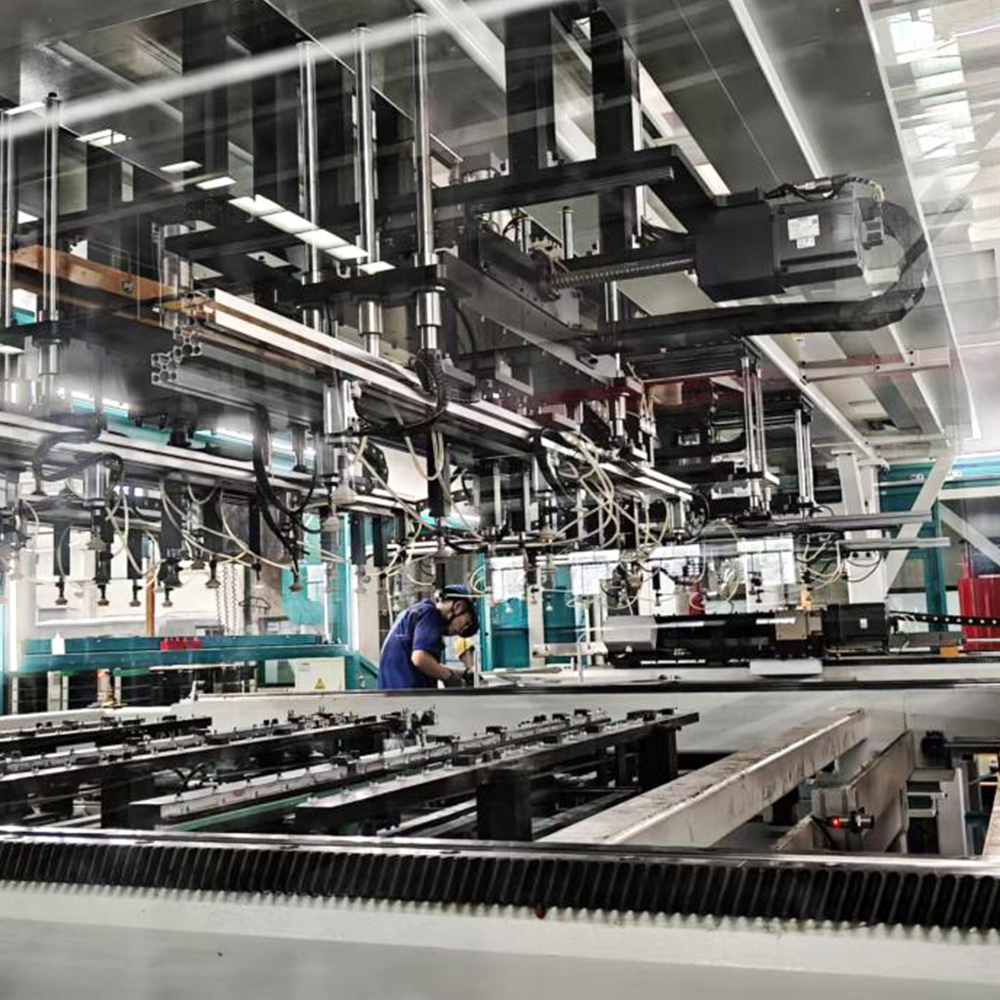

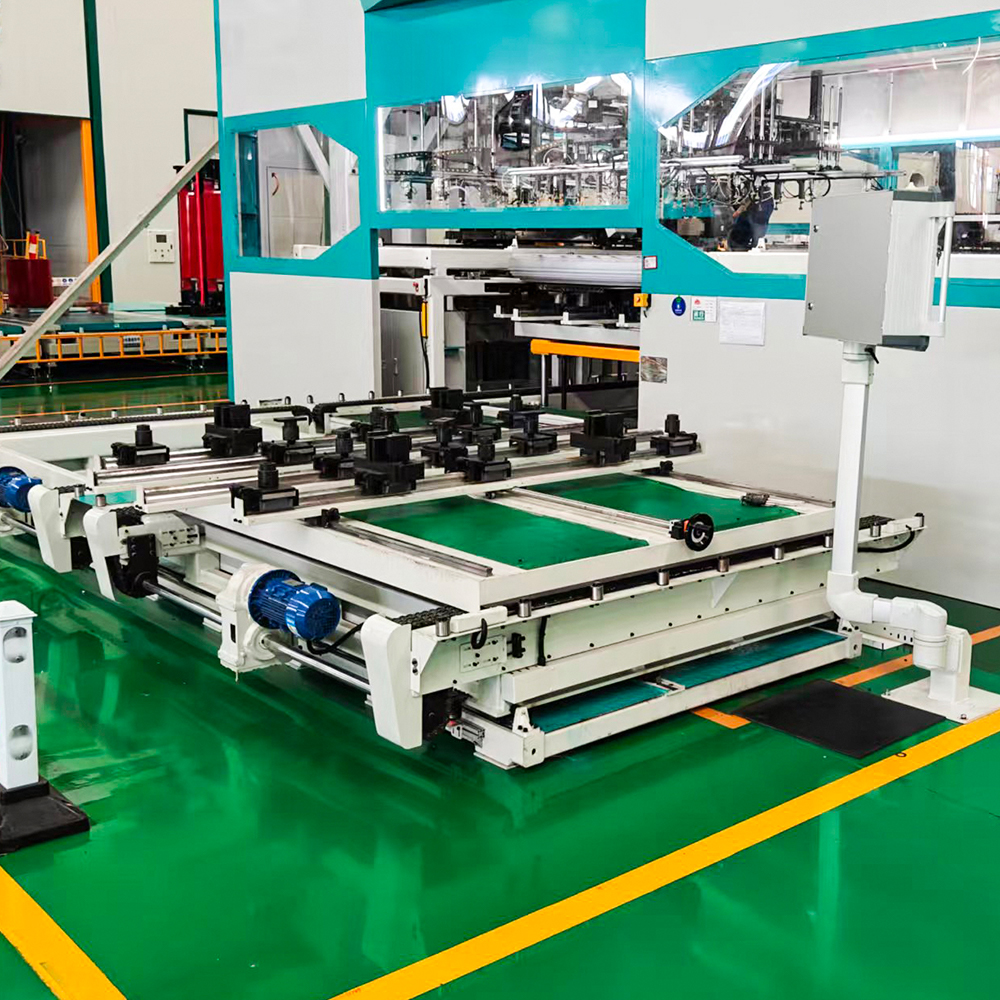

3. Meccanismo di impilamento mobile con effettore finale a vuoto

Definizione e posizionamento: Questo è il modulo finale e più visibile del Linea di impilamento di nuclei di trasformatori offline LXD-260-2 . È costituito da un carrello mobile a portale dotato di una testa di aspirazione a vuoto multizona che preleva il foglio allineato dalla stazione di posizionamento e lo posiziona sulla pila di anime in crescita, seguendo la sequenza degli strati definita dal disegno dell'anima (ad esempio, schemi alternati di giogo e gamba per nuclei trifase).

Caratteristiche funzionali principali: La testa di impilamento incorpora zone di aspirazione indipendenti che possono essere attivate selettivamente per gestire diverse geometrie di laminazione (gambe centrali, gambe esterne e gioghi) senza cambiare attrezzatura. Un sensore di distanza laser misura continuamente l'altezza corrente della risma e regola l'approccio dell'asse Z per mantenere uno spazio costante tra la ventosa e il foglio superiore, prevenendo danni da impatto. Un sistema di rilevamento della forza integrato garantisce che la pressione di posizionamento rimanga entro 5-10 N per foglio, evitando stress residui che degraderebbero la struttura del dominio magnetico del nucleo.

Scenari applicativi tipici: Questo modulo è ideale per produrre nuclei di trasformatori impilati fino a 6 m di lunghezza e 3 m di larghezza, coprendo trasformatori sia a bagno d'olio che a secco. Viene utilizzato anche per i nuclei dei reattori dove sono richiesti traferri variabili: il sistema può inserire automaticamente distanziatori non magnetici tra determinati strati.

Vantaggi differenziati: A differenza degli impilatori basati su braccio robotico che spesso hanno difficoltà con fogli pesanti, l'LXD‑260‑2 utilizza un portale rigido con doppi motori lineari, che fornisce maggiore rigidità e accelerazione più rapida. Ciò si traduce in tempi di ciclo più brevi per fogli di grandi dimensioni (≈ 4 secondi per strato) pur mantenendo una ripetibilità di posizionamento inferiore al millimetro. Inoltre, la natura offline del sistema consente alla testa di impilamento di operare in modo asincrono rispetto alla linea di taglio, disaccoppiando le velocità di produzione e consentendo la gestione del buffer.

Integrazione delle capacità aziendali: Jiangsu Jingtianxia Electric Technology Co., Ltd. fornisce a questo modulo funzionalità di manutenzione predittiva: il sistema registra i dati relativi alla corrente del motore, alla pressione del vuoto e alla forza di posizionamento, che vengono analizzati per prevedere l'usura delle ventose e dei cuscinetti delle guide, riducendo al minimo i tempi di fermo non pianificati.

1. Sequenza di impilamento passo dopo passo: Download della ricetta → Alimentazione a colonna → Prelievo di un foglio singolo → Posizionamento dei bordi → Controllo visivo → Trasferimento con vuoto → Atterraggio morbido dell'asse Z → Verifica della pressione → Strato successivo.
2. Controllo del livello adattivo: Il sistema si adatta automaticamente alle variazioni di spessore della lamiera ricalcolando l'altezza della pila dopo ogni 50 strati.

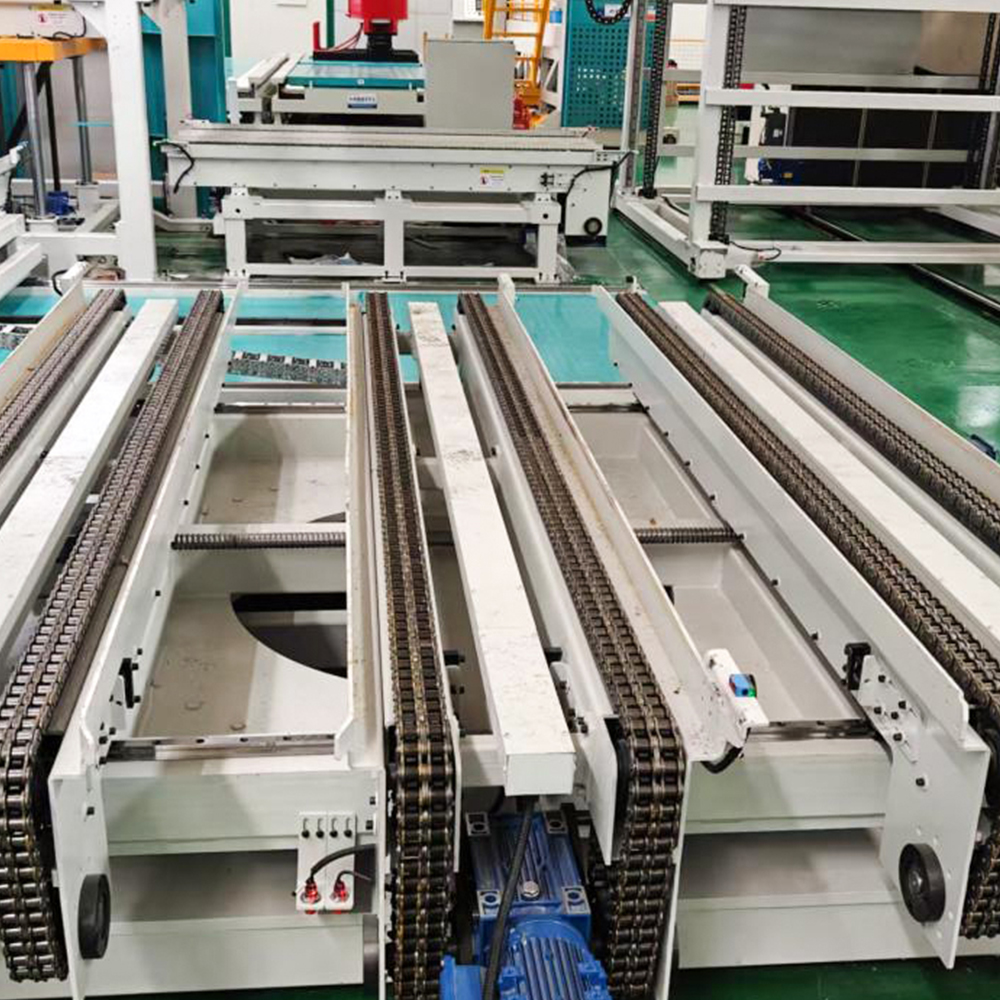

3. Segnalazione di fine stack: Una volta che l'anima raggiunge il numero target di strati, il sistema attiva un trasportatore per spostare la pila finita alla stazione di fascettatura.

4. Sistema integrato di controllo e gestione dei dati

Mentre i tre moduli meccanici eseguono l'impilamento fisico, l'intelligenza del Linea di impilamento di nuclei di trasformatori offline LXD-260-2 risiede nel PLC Siemens e nel software HMI proprietario. Questo livello di controllo gestisce l'archiviazione delle ricette (fino a 1.000 progetti principali), tiene traccia dell'origine di ciascun foglio dalla linea di taglio e genera un registro di produzione dettagliato per la tracciabilità della qualità. Si interfaccia inoltre con il sistema ERP del cliente per la programmazione della produzione e la gestione delle scorte.

Questa integrazione digitale è un elemento chiave di differenziazione: il sistema può risequenziare automaticamente gli strati se un foglio difettoso viene rifiutato, garantendo che l'anima finale soddisfi sempre il numero di laminazioni e lo schema step-lap richiesti. La diagnostica remota è abilitata tramite un gateway sicuro, consentendo Jiangsu Jingtianxia Electric Technology Co., Ltd. tecnici di supporto per assistere nella risoluzione dei problemi senza visite in loco, una funzionalità molto apprezzata dai clienti esteri.
