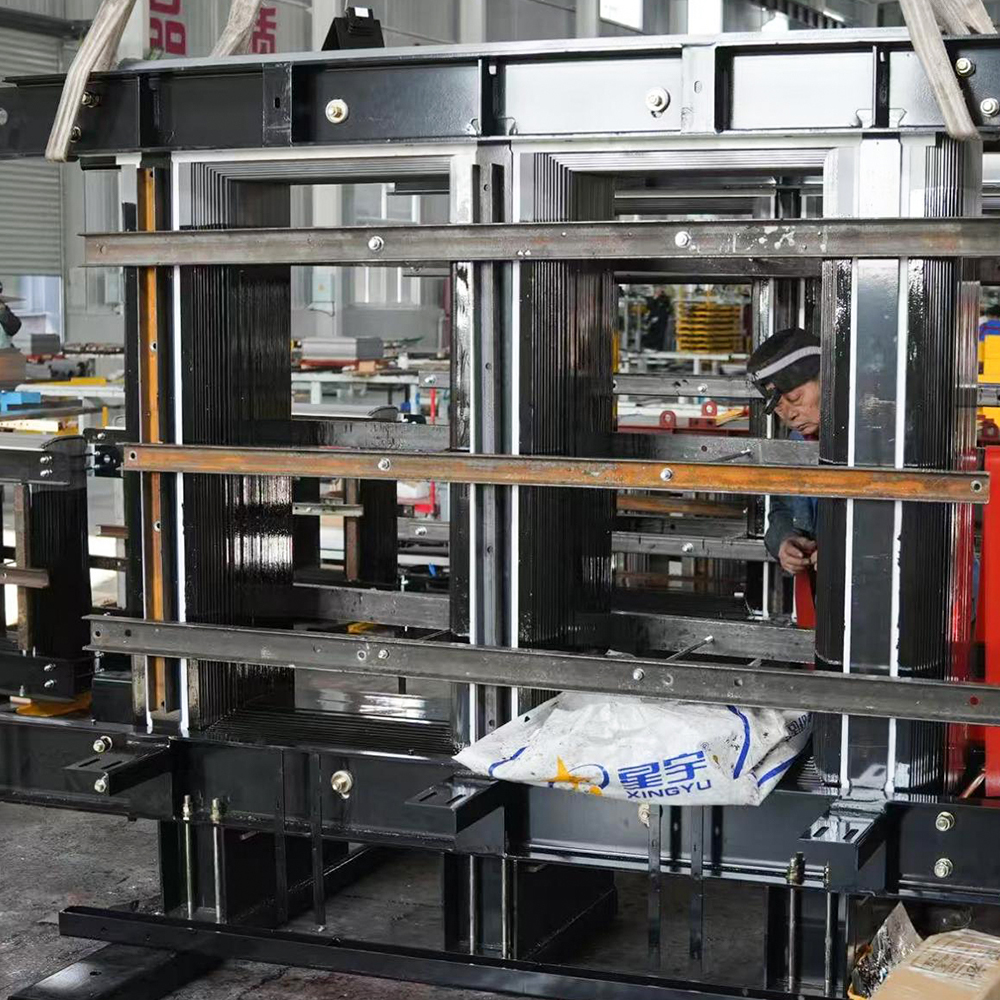

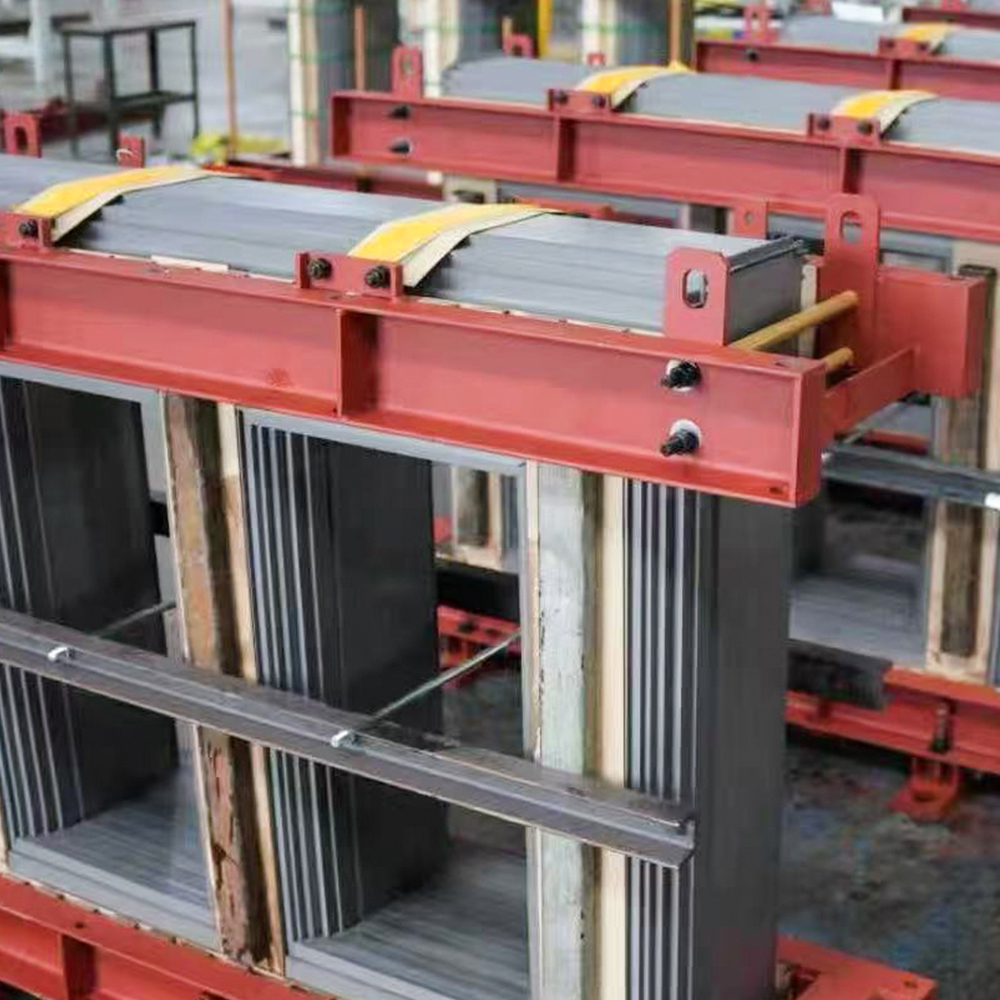

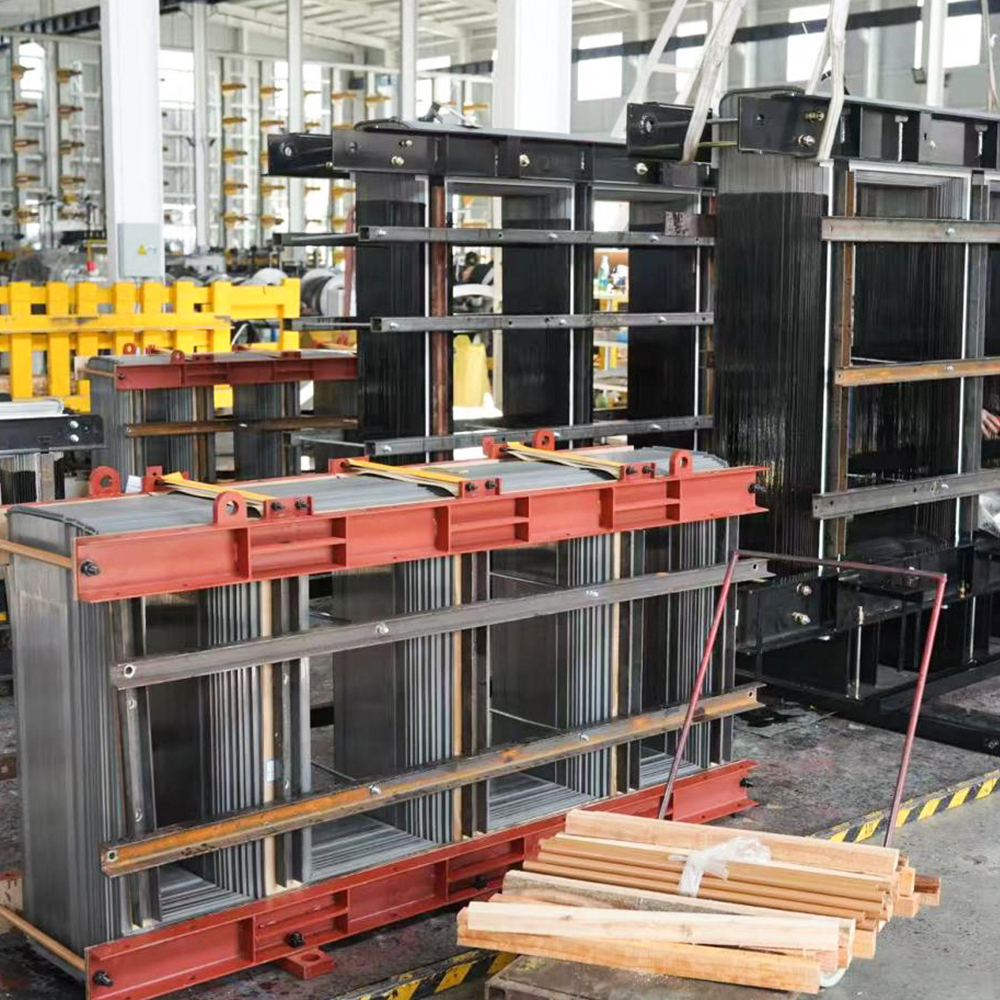

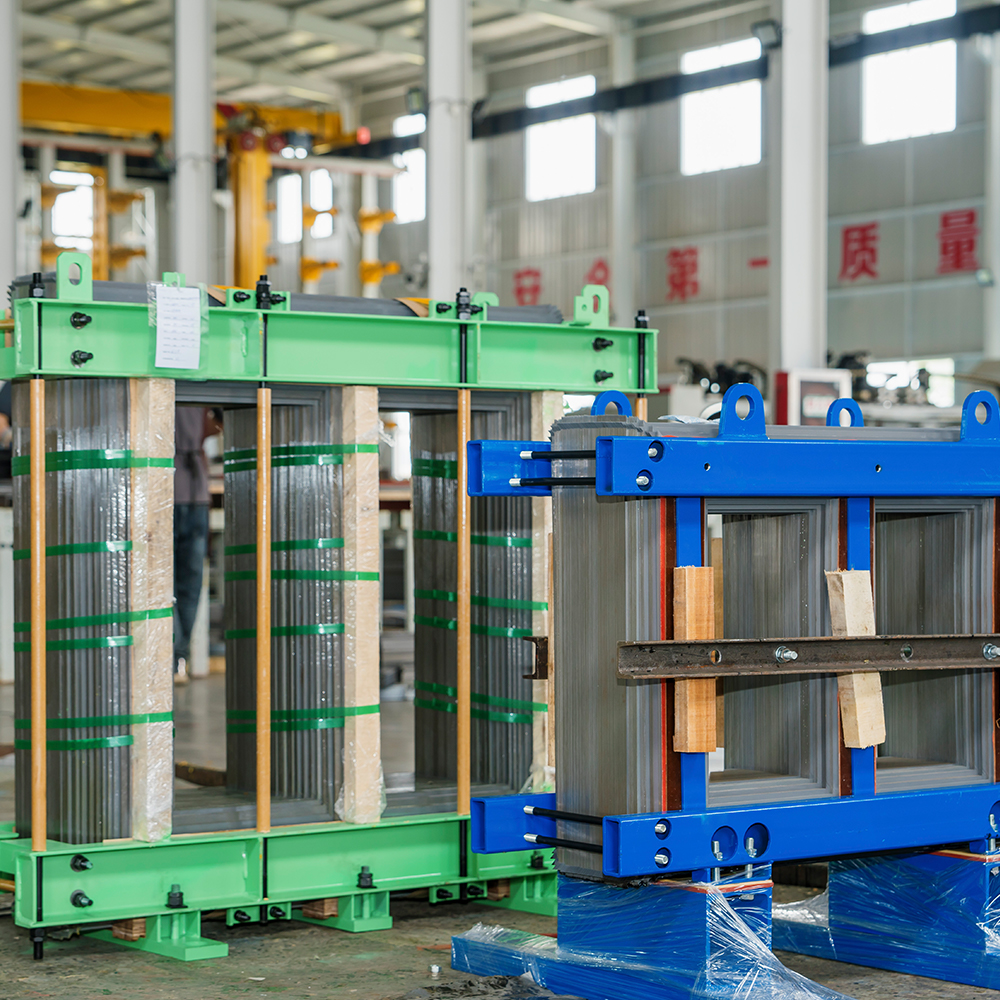

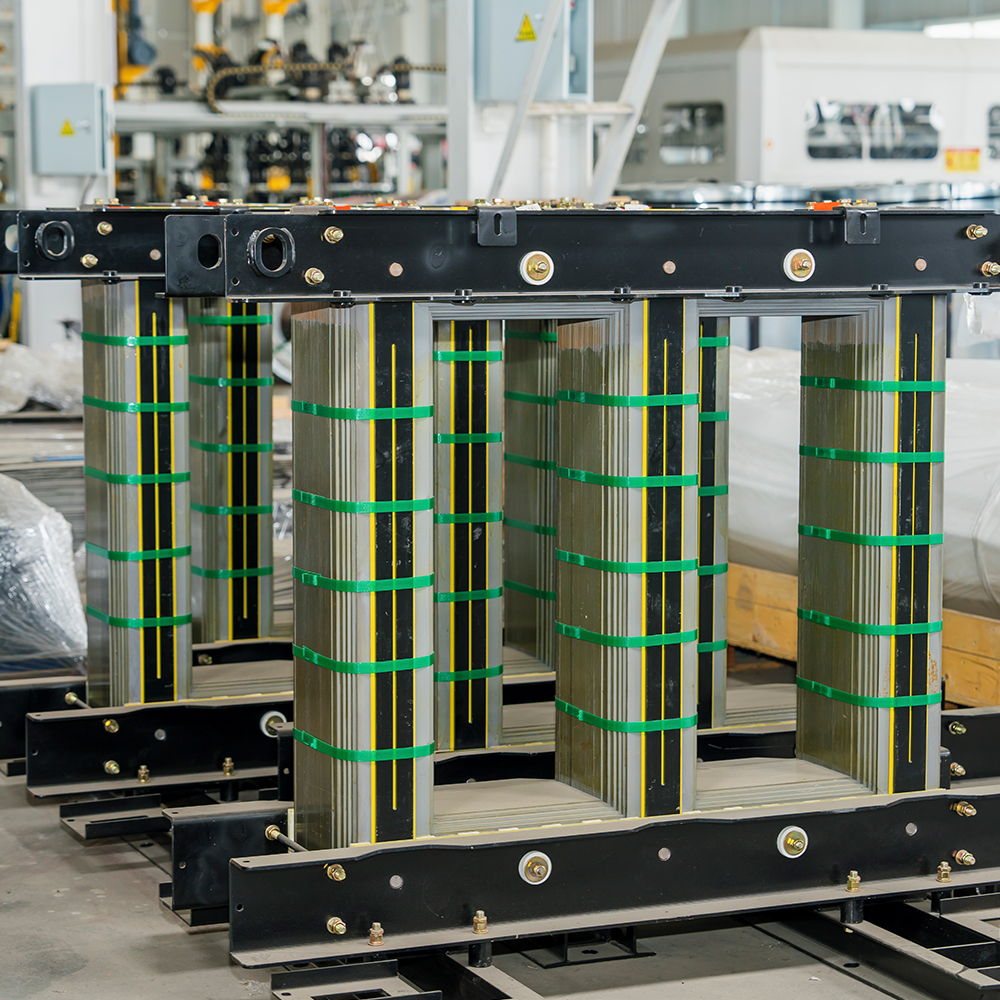

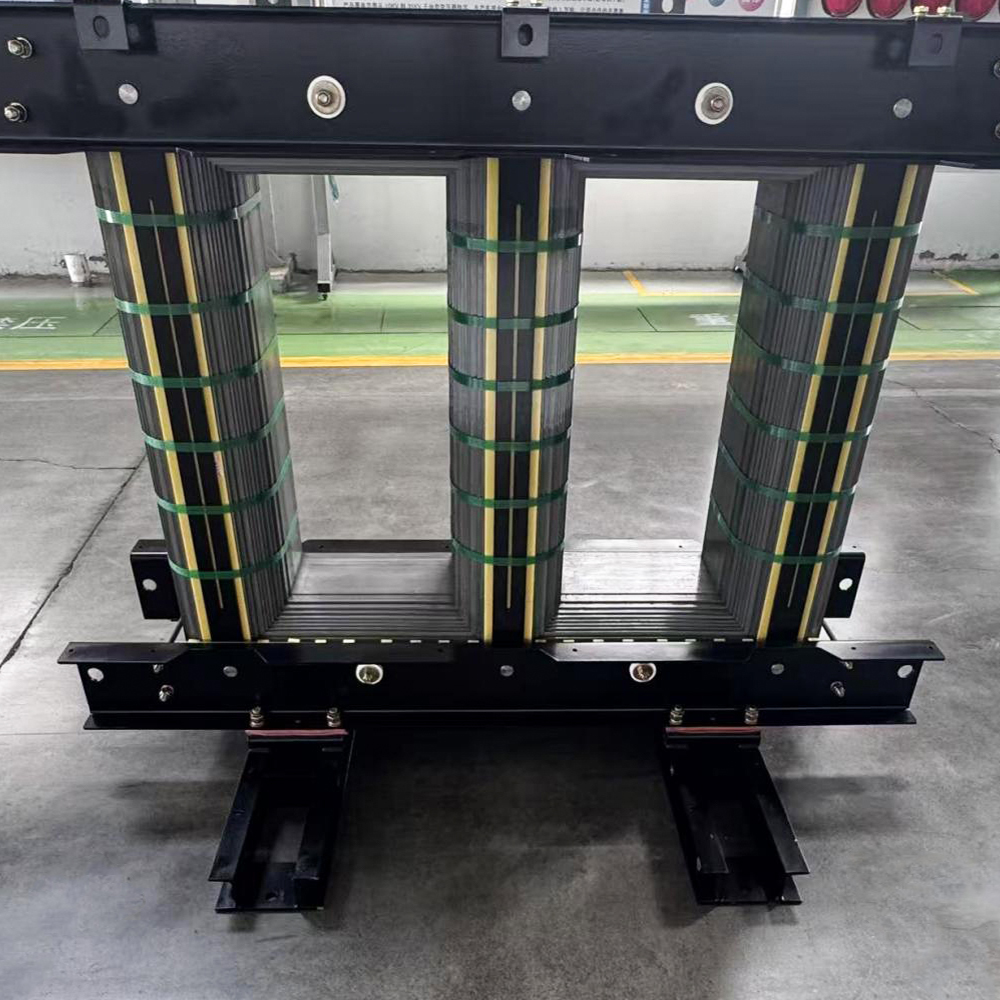

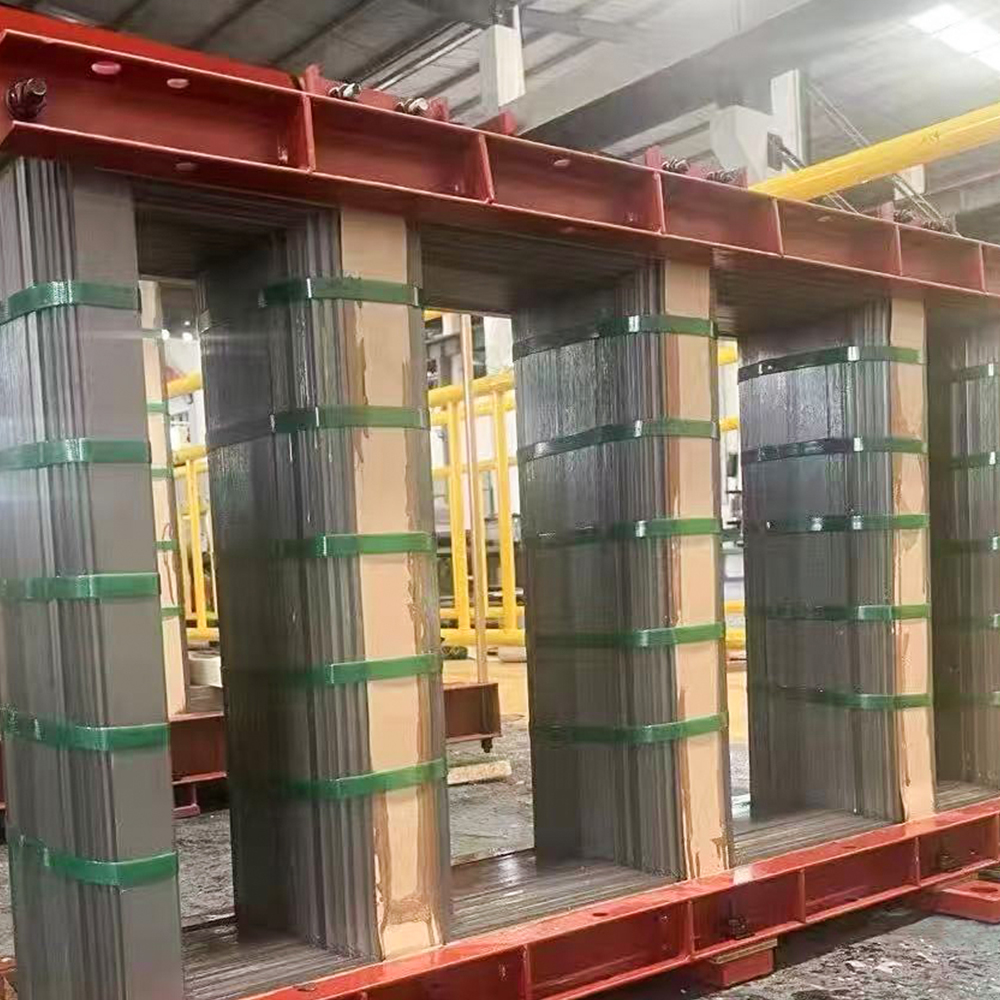

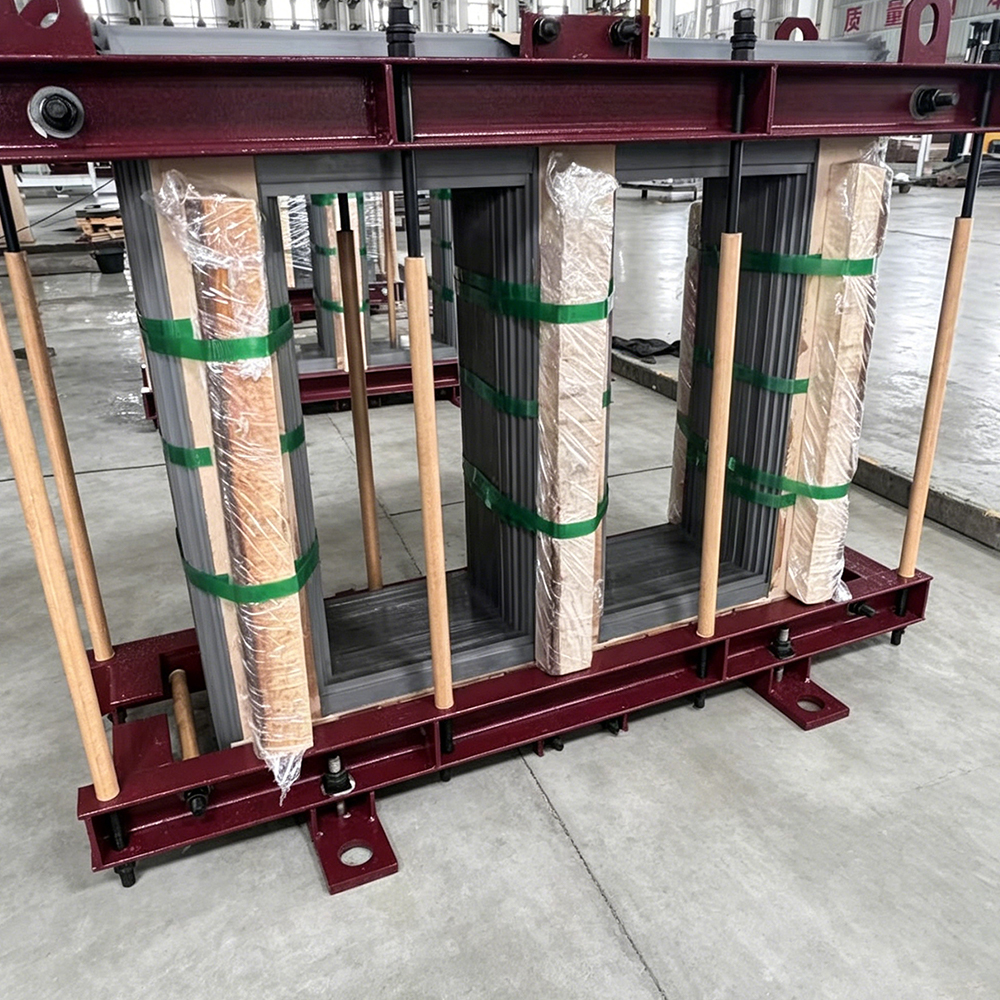

Nucleo del trasformatore immerso nell'olio

Qual è la perdita del nucleo in un trasformatore immerso in olio?

Nel campo della trasmissione e distribuzione di potenza, il nucleo del trasformatore immerso in olio funge da cuore magnetico dell'intero apparato. La sua funzione primaria è quella di fornire un percorso a bassa riluttanza per il flusso magnetico, consentendo così un'efficiente conversione dell'energia elettromagnetica tra gli avvolgimenti primari e secondari. Tuttavia, nessun materiale magnetico è perfetto. Durante il normale funzionamento, una parte dell'energia elettrica viene inevitabilmente dissipata sotto forma di calore all'interno del nucleo stesso, un fenomeno noto collettivamente come perdita del nucleo. Comprendere la perdita del nucleo non è semplicemente un esercizio accademico; si tratta di una considerazione economica e operativa fondamentale che influenza direttamente l'efficienza del trasformatore, la temperatura operativa e il costo complessivo del ciclo di vita. Sia per i servizi di pubblica utilità che per gli utenti industriali, ridurre al minimo le perdite del nucleo si traduce in risparmi sostanziali a lungo termine e in una migliore affidabilità della rete. Questo articolo approfondisce le origini, i componenti e le strategie di mitigazione delle perdite dei nuclei, mostreo anche come la produzione avanzata e i materiali di prima qualità, esemplificati da Jiangsu Jingtianxia Electric Technology Co., Ltd., stiano ridefinendo i parametri di riferimento delle prestazioni per i nuclei dei trasformatori moderni.

1. Le origini fisiche delle perdite del nucleo nei trasformatori immersi in olio

Per comprendere appieno cosa comporta la perdita del nucleo, è necessario prima esaminare il comportamento elettromagnetico del nucleo del trasformatore immerso in olio sotto eccitazione a corrente alternata (AC). La perdita principale è generalmente classificata in due componenti principali: perdita di isteresi and perdita di correnti parassite . La perdita di isteresi deriva dalla continua magnetizzazione e smagnetizzazione del materiale del nucleo durante i cicli di corrente alternata. Ogni ciclo richiede energia per superare il movimento della parete del dominio magnetico e questa energia viene rilasciata sotto forma di calore. L'entità della perdita di isteresi dipende dalla coercività del materiale del nucleo e dalla densità del flusso operativo. La perdita di correnti parassite, d'altra parte, è indotta dalle correnti circolanti che fluiscono all'interno del materiale del nucleo stesso a causa del campo magnetico variabile nel tempo. Queste correnti generano riscaldamento resistivo (perdite I²R) e sono significativamente influenzate dalla resistività elettrica del nucleo e dallo spessore di laminazione. Di alta qualità nucleo del trasformatore immerso in olio progettazioni, i produttori utilizzano laminazioni sottili di acciaio al silicio a grani orientati per ridurre efficacemente i percorsi delle correnti parassite, limitando così questa componente di perdita.

È importante notare che la perdita del nucleo è un processo continuo e irreversibile. Anche quando il trasformatore è in condizioni di assenza di carico, il nucleo continua ad assorbire corrente di eccitazione e a dissipare potenza: ecco perché la perdita del nucleo viene spesso definita perdita a vuoto. Per un tipico trasformatore di distribuzione, le perdite nel nucleo possono rappresentare dal 15% al ​​30% delle perdite totali nel corso della sua vita utile, rendendolo un obiettivo primario per i programmi di miglioramento dell'efficienza. La selezione strategica dei materiali principali, come l'acciaio al silicio a grani orientati di prima qualità con spessori di 0,23 mm, 0,27 mm e 0,30 mm, ha un impatto diretto sia sui componenti di isteresi che sulle correnti parassite. È proprio qui che i produttori specializzati dimostrano il loro valore, combinando la scienza dei materiali con l’ingegneria di precisione per ottenere caratteristiche di perdita estremamente bassa.

2. Classificazione delle perdite principali in base al materiale e all'approccio progettuale

Per gestire e ridurre in modo efficace le perdite di nucleo, l'industria ha sviluppato varie sottoclassificazioni di nucleo del trasformatore immerso in olio tecnologie. Ciascuna classificazione offre vantaggi distinti in termini di prestazioni magnetiche, producibilità ed efficienza dei costi. Di seguito esploriamo tre categorie importanti che riflettono le attuali pratiche ingegneristiche e le richieste del mercato.

2.1 Nuclei convenzionali in acciaio al silicio a grani orientati

Questa categoria rappresenta lo standard industriale per la maggior parte dei trasformatori di distribuzione e di media potenza. Il nucleo è costruito da acciaio al silicio a grani orientati fogli, tipicamente con spessore di 0,27 mm o 0,30 mm, che vengono impilati e fissati per formare un circuito magnetico chiuso. La caratteristica distintiva di questo progetto è l'orientamento cristallografico controllato: l'acciaio viene lavorato in modo tale che la facile direzione di magnetizzazione si allinei con la direzione di laminazione, massimizzando così la densità del flusso e minimizzando la perdita di isteresi. I nuclei convenzionali sono ampiamente adottati grazie alle loro prestazioni equilibrate, ai processi di produzione maturi e alla struttura dei costi competitiva. Le loro applicazioni tipiche includono trasformatori di distribuzione di servizi pubblici, unità step-down industriali e sistemi di raccolta di energia rinnovabile.

Il vantaggio principale dei nuclei convenzionali in acciaio al silicio risiede nella loro prevedibilità e affidabilità. Produttori con solide capacità tecniche, come Jiangsu Jingtianxia Electric Technology Co., Ltd., hanno perfezionato i processi di taglio e cesoiatura di precisione necessari per mantenere tolleranze dimensionali strette e proprietà magnetiche costanti. Impiegando tecniche di impilamento e rilegatura ad alta precisione, questi core controllano efficacemente lo stress interno, un fattore chiave nel prevenire il surriscaldamento localizzato e garantire prestazioni di corrente stabili senza carico. Inoltre, la perdita a vuoto di questi nuclei può essere progettata per ottenere una deviazione negativa dagli standard nazionali, offrendo agli utenti finali una riduzione tangibile delle spese operative durante il ciclo di vita del trasformatore. Con oltre 46 talenti tecnici professionali nello staff, Jiangsu Jingtianxia Electric Technology Co., Ltd. ha accumulato una profonda esperienza nell'ottimizzazione di questo tipo di core per diversi ambienti operativi.

2.2 Nuclei ad alta permeabilità (Hi-B).

I core Hi-B rappresentano un passo avanti evolutivo nucleo del trasformatore immerso in olio tecnologia. Questi nuclei utilizzano acciaio a grani orientati appositamente lavorato che presenta una permeabilità magnetica ancora più elevata rispetto ai gradi convenzionali, raggiungendo spesso valori di permeabilità superiori a 1,88 T a 800 A/m. Questa permeabilità migliorata consente una riduzione dell'area della sezione trasversale del nucleo per la stessa capacità di gestione del flusso, portando a un design del trasformatore più compatto. Il volume ridotto del nucleo, a sua volta, riduce sia il costo del materiale che la perdita complessiva del nucleo. I nuclei Hi-B sono particolarmente apprezzati nei trasformatori ad alta efficienza che devono rispettare rigorosi standard normativi, come i requisiti DOE 2016 o EU Ecodesign Tier 2.

Uno dei principali elementi di differenziazione dei core Hi-B è la loro prestazione superiore in condizioni di elevata densità di flusso. Mentre i nuclei convenzionali possono subire una rapida saturazione superiore a 1,7 T, i gradi Hi-B possono funzionare in modo efficiente fino a 1,9 T, rendendoli ideali per trasformatori soggetti a fluttuazioni di tensione o profili di carico variabili. Le loro applicazioni tipiche includono trasformatori di potenza di grandi dimensioni, trasformatori di trazione per sistemi ferroviari e unità di trasmissione ad alta tensione. Jiangsu Jingtianxia Electric Technology Co., Ltd. sfrutta le sue avanzate apparecchiature intelligenti per l'impilamento dei nuclei e le linee di produzione automatizzate per produrre nuclei Hi-B con eccezionale precisione dimensionale e minime perdite di giunzione. L'impegno dell'azienda nell'approvvigionamento di materiali di prima qualità, sia da marchi nazionali che importati di alto livello, garantisce che ogni nucleo Hi-B raggiunga prestazioni magnetiche stabili e un controllo di corrente superiore, migliorando così il fattore di potenza della rete connessa.

2.3 Nuclei in lega amorfa

I nuclei in lega amorfa costituiscono un cambiamento radicale rispetto ai tradizionali design in acciaio al silicio cristallino. Invece di una struttura reticolare atomica regolare, i metalli amorfi presentano una disposizione disordinata, simile al vetro, che riduce drasticamente la perdita di isteresi, in genere dal 60% al 70% rispetto al convenzionale acciaio a grani orientati. Questo rende il nucleo del trasformatore immerso in olio costruito in lega amorfa, una soluzione eccezionalmente efficiente dal punto di vista energetico, in particolare per trasformatori che funzionano in condizioni di carico leggero o variabile. Lo spessore tipico del nastro amorfo è compreso tra soli 0,025 mm e 0,030 mm, il che contribuisce anche a perdite per correnti parassite estremamente basse.

Tuttavia, i nuclei amorfi presentano sfide produttive uniche. Il materiale è intrinsecamente fragile e richiede processi specializzati di taglio e cesoiatura per evitare fratture indotte da stress. Inoltre, il gruppo centrale deve essere maneggiato con estrema cura per mantenere le proprietà magnetiche e prevenire il degrado delle prestazioni. Nonostante queste sfide, il potenziale di risparmio energetico è innegabile: i nuclei amorfi possono ridurre le perdite a vuoto fino al 75% rispetto ai progetti convenzionali, rendendoli molto attraenti per le reti di distribuzione rurale, i parchi eolici offshore e le applicazioni di reti intelligenti. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha investito in modo significativo in ricerca e sviluppo e infrastrutture di produzione per superare questi ostacoli produttivi, offrendo ai clienti una fonte affidabile di nuclei amorfi di alta qualità supportati da sistemi di stoccaggio intelligenti e logistica automatizzata. La capacità dell'azienda di fornire soluzioni di supporto complete per clienti globali è particolarmente evidente in questa categoria avanzata.

3. Analisi comparativa delle tecnologie principali

Per assistere ingegneri e specialisti degli approvvigionamenti nella scelta del tipo di nucleo più appropriato per le loro applicazioni specifiche, la tabella seguente fornisce un confronto diretto degli indicatori chiave di prestazione nelle tre categorie discusse sopra. Tutti i dati si basano su valori tipici per trasformatori di distribuzione a 50 Hz nell'intervallo 100–1000 kVA.

4. Strategie pratiche per la riduzione delle perdite fondamentali

Oltre alla selezione del materiale, esistono diverse pratiche ingegneristiche che possono ridurre ulteriormente la perdita del nucleo in un nucleo del trasformatore immerso in olio . Queste strategie vengono regolarmente implementate da produttori esperti come Jiangsu Jingtianxia Electric Technology Co., Ltd. per offrire prestazioni di prodotto superiori. Le misure chiave includono:

• Costruzione ottimizzata del giunto step-lap – Riduzione della riluttanza dei giunti e delle frange del flusso magnetico, che riducono direttamente le perdite localizzate.
• Impilatura e rilegatura di precisione – Garantire una distribuzione uniforme della pressione attraverso il nucleo centrale per mitigare lo stress interno e gli aumenti delle perdite indotti dalle vibrazioni.
• Controllo rigoroso dell'altezza della bava – Mantenimento della qualità di taglio e cesoiatura per evitare cortocircuiti tra la laminazione che amplificano le correnti parassite.
• Ricottura del nucleo dopo il taglio – Alleviare le tensioni residue introdotte durante la fabbricazione, recuperando così la permeabilità magnetica.
• Messa a terra corretta del nucleo – Prevenire il potenziale fluttuante e la circolazione delle correnti di terra che contribuiscono a ulteriori perdite vaganti.

L’integrazione di queste tecniche richiede sia macchinari avanzati – come macchine intelligenti per il taglio trasversale delle anime e linee di assemblaggio automatizzate – sia una supervisione tecnica esperta. Jiangsu Jingtianxia Electric Technology Co., Ltd. eccelle in questo settore, avendo implementato sistemi di magazzino intelligenti che garantiscono tracciabilità e coerenza tra tutti i lotti di produzione. Le soluzioni di supporto complete dell'azienda comprendono non solo la fabbricazione dei nuclei, ma anche l'intero spettro di post-elaborazione, ispezione di qualità e logistica, offrendo così un valore senza precedenti ai clienti del settore energetico globale.

5. Domande frequenti

D1: Qual è la differenza tra i nuclei convenzionali in acciaio al silicio e i nuclei amorfi in termini di comportamento di perdita?

I nuclei convenzionali in acciaio al silicio presentano isteresi e perdite per correnti parassite moderate a causa della loro struttura cristallina e dello spessore tipico di laminazione di 0,27–0,30 mm. I nuclei amorfi, al contrario, hanno una disposizione atomica non cristallina che quasi elimina la perdita per isteresi, e i loro nastri estremamente sottili (0,025 mm) riducono drasticamente le perdite per correnti parassite. Di conseguenza, i nuclei amorfi possono raggiungere perdite a vuoto inferiori del 60-75% rispetto ai design convenzionali, sebbene comportino costi del materiale più elevati e requisiti di gestione più rigorosi.

Q2: In che modo Jiangsu Jingtianxia Electric Technology Co., Ltd. garantisce una bassa perdita di nucleo nei suoi prodotti?

Jiangsu Jingtianxia Electric Technology Co., Ltd. adotta un approccio su più fronti: approvvigionamento di acciaio al silicio a grani orientati di prima qualità dai migliori marchi nazionali e internazionali, utilizzando apparecchiature di taglio e cesoiatura ad alta precisione, implementando un rigoroso controllo di qualità in ogni fase e applicando tecniche avanzate di impilamento e rilegatura per ridurre al minimo lo stress interno. La loro perdita a vuoto può raggiungere costantemente una deviazione negativa rispetto agli standard nazionali e le loro linee di produzione automatizzate garantiscono ripetibilità e scalabilità per ordini di grandi volumi.

D3: È possibile adattare o aggiornare il nucleo di un trasformatore in olio per ridurre le perdite?

Nella maggior parte dei casi, sostituire un nucleo esistente non è economicamente pratico a causa dell’ampia riprogettazione richiesta per gli spazi di avvolgimento, le dimensioni del serbatoio e i percorsi di raffreddamento. Tuttavia, i servizi pubblici spesso optano per la sostituzione dei nuclei durante importanti lavori di ristrutturazione o quando si passa a standard di efficienza più elevati. Per le nuove installazioni, selezionare un nucleo con caratteristiche di perdita inferiori, come i gradi Hi-B o amorfo, da un fornitore affidabile come Jiangsu Jingtianxia Electric Technology Co., Ltd. è la strategia più efficace.

D4: Che ruolo gioca la perdita del nucleo nel costo totale di proprietà di un trasformatore?

La perdita del nucleo contribuisce direttamente alla perdita a vuoto del trasformatore, che si verifica 24 ore su 24, 7 giorni su 7, per tutta la vita operativa dell'apparecchiatura. Nel corso di una durata di servizio tipica di 25-30 anni, il costo energetico cumulativo delle perdite del nucleo può rivaleggiare o addirittura superare il prezzo di acquisto iniziale del trasformatore. Pertanto, investire in una maggiore efficienza nucleo del trasformatore immerso in olio – anche con un premio iniziale moderato – spesso produce un ritorno positivo sull’investimento entro 3-5 anni, seguito da decenni di risparmi sostenuti.

D5: In che modo lo spessore dell'acciaio al silicio influisce sulla perdita del nucleo nei trasformatori immersi in olio?

Laminazioni in acciaio più sottili, come 0,23 mm rispetto a 0,30 mm, riducono la componente di perdita di correnti parassite perché la lunghezza del percorso della corrente circolante è ridotta e la resistenza elettrica tra le laminazioni è maggiore. Tuttavia, l’acciaio più sottile aumenta anche la complessità e i costi di produzione. Lo spessore ottimale dipende dal livello di perdita target e dalla frequenza nominale del trasformatore. Per le applicazioni standard a 50/60 Hz, 0,27 mm offre un compromesso equilibrato, mentre 0,23 mm è preferibile per progetti ad altissima efficienza.

In conclusione, la perdita fondamentale in an nucleo del trasformatore immerso in olio è un fenomeno sfaccettato governato dalle proprietà dei materiali, dal design geometrico e dalla precisione della produzione. Con l’avvento degli acciai avanzati a grani orientati e delle leghe amorfe, insieme a tecnologie di produzione all’avanguardia, l’industria sta costantemente spingendo i limiti di ciò che è realizzabile. Ai produttori piace Jiangsu Jingtianxia Electric Technology Co., Ltd. sono in prima linea in questa evoluzione, offrendo un portafoglio completo che spazia dai nuclei convenzionali in acciaio al silicio alle soluzioni amorfe di prossima generazione. Sfruttando la loro profonda competenza tecnica, i sistemi di produzione intelligenti e il costante impegno per la qualità, consentono al settore energetico globale di costruire infrastrutture energetiche più efficienti, affidabili e sostenibili. Per coloro che cercano di ottimizzare le prestazioni del trasformatore, comprendere le perdite del nucleo e selezionare il giusto partner principale è un passo indispensabile verso l'eccellenza operativa a lungo termine.
